Pour ouvrir la boîte de dialogue Résultats de calibrage, cliquez sur le bouton Résultats.

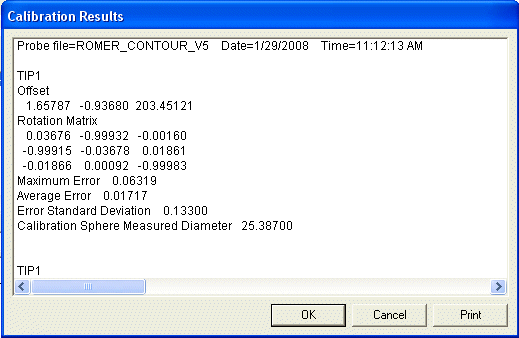

Résultats de calibrage
PC-DMIS enregistre plusieurs données de ce calibrage dans cette boîte de dialogue. Observez les valeurs de déviation maximum, moyenne et standard.
L'erreur moyenne doit se situer aux alentours de 0,05 mm.
L'erreur maximum doit se situer aux alentours de 0,15 mm.
Si les résultats semblent corrects, cliquez sur OK pour fermer la boîte de dialogue Résultats de calibrage.
Vous avez terminé la configuration et le calibrage du palpeur laser. Vous devez désormais pouvoir accéder à toutes les fonctions liées au laser.
Si le calibrage dépasse la valeur de tolérance définie pour l'entrée StandardDeviationLimit figurant dans la section USER_Option de l'éditeur de réglages PC-DMIS, PC-DMIS ajoute la ligne de texte « Des écarts type pour le calibrage de palpeur dépassent la limite » dans la boîte de dialogue Résultats de calibrage.
