Vous pouvez utiliser l'option de menu Afficher | Barre d'état | Pisteur pour basculer la visibilité de la barre d'état Pisteur.

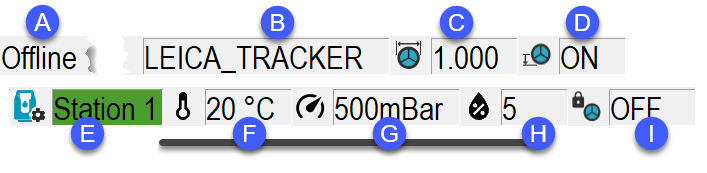

Barre d'état pour les machines 6doF
Indicateur d'état du système laser - Cette zone indique l'état du système de pisteur laser.
Pas de couleur (hors ligne) - Le système n'est pas en ligne.
Vert (prêt) - Le système est prêt à mesurer.
Jaune (occupé) - Le système est en train de mesurer.
Rouge (pas prêt) - Le système n'est pas prêt à mesurer. Il se peut que ce soit dû à une interruption du rayon ou à un décalage du réflecteur T.
Bleu (erreur 6dof) - La caméra ne peut pas voir assez de LED sur le dispositif (habituellement palpeur T) pour calculer précisément l'orientation du palpeur.
Nom palpeur - Cette zone indique le nom du palpeur défini dans la boîte de dialogue Utilitaires de palpeur.
Diamètre palpeur - Cette zone indique le diamètre du contact du palpeur défini dans la boîte de dialogue Utilitaires de palpeur.
Compensation palpeur - Cette zone indique si la compensation de palpeur est activée ou non (Insérer | Paramètre | Palpeur | Compensation palpeur).
Indicateur de station active - Cette zone indique la station actuellement active. Vous pouvez double-cliquer sur cette zone pour ouvrir la boîte de dialogue Gestionnaire station afin d'ajouter ou de supprimer des stations.
Rouge (Non orienté) - Indique que le logiciel n'a pas encore calculé la position de la station.
Vert (Orienté) - Indique que le logiciel a calculé la position de la station.
Température - Montre la température si une station météo est connectée.
Pression - Montre la pression si une station météo est connectée.
Humidité - Montre l'humidité actuelle si une station météo est connectée.
Pour la température, la pression et l'humidité, si aucune station météo n'est connectée à la machine, vous pouvez double-cliquer sur les cases pour saisir les valeurs.
PowerLock (ON/OFF) - Si la valeur est ON, cette option effectue un verrouillage automatique sur un réflecteur pour les systèmes de pisteur disposant de la fonction PowerLock. Si la valeur est OFF, vous devez saisir manuellement le faisceau pour faire le verrouillage.
Différences de la barre d'état pour les machines 3D
La plupart des éléments dans la barre d'état d'une machine 3D sont identiques à celles pour les machines 6doF. En fonction de votre matériel et de vos configurations cependant, la barre d'état peut inclure ces autres icônes.
Icônes de connexion :
- Le dispositif est sur alimentation électrique.
- Le dispositif est sur alimentation de la batterie.
- Le contrôleur est sur alimentation électrique.
- Le contrôleur est sur alimentation de la batterie.
Icônes du mode profil de mesure du pisteur :
- Pas de profil
- Profil standard
- Profil rapide
- Profil précis
- Profil extérieur
Les icônes du mode profil de mesure du pisteur requièrent le firmware v2.0 ou ultérieure.
Si, pour une raison ou une autre, PC-DMIS n'arrive pas à déterminer le mode de profil de mesure du pisteur, l'icône du bouton de barre d'outils et celle de la barre d'état pour le profil de mesure affiche le symbole Pas de profil (). Dans ce cas, sélectionnez le profil de mesure depuis le bouton de la barre d'outils ou le menu du pisteur.
Icônes du mode palpage :
- Moyen
- Simple
- Stable
- Double face
