Conditions requises : logiciel RomerRDS version 3.2 (pilotes), bras Romer RDS avec caméra intégrée.
Si vous remplissez ces conditions, vous pouvez utiliser la caméra intégrée RomerRDS pour prendre des images de votre pièce et les ajouter dans les commandes de commentaire PC-DMIS prises en charge. Vous pouvez accéder à cette fonction dans la boîte de dialogue Commentaire (Insérer | Commande de rapport | Commentaire).

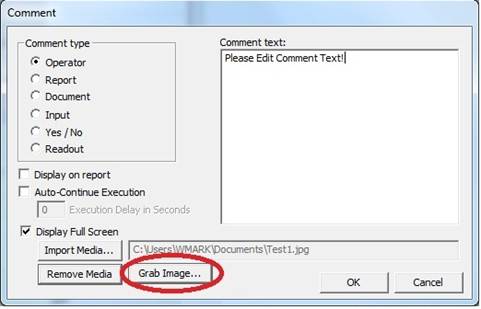

Boîte de dialogue Commentaire montrant le bouton Enregistrer l'image
Pour capturer un cadre depuis le flux vidéo comme fichier image, procédez comme suit :
Cliquez sur Enregistrer l'image. PC-DMIS lance alors la séquence de capture vidéo RDS et affiche le flux vidéo en cours dans une fenêtre de sortie Capture vidéo RDS.
Fenêtre de sortie de capture vidéo RDS
Placez le bras afin que l'élément d'intérêt s'affiche dans la fenêtre.
Une fois que l'élément s'affiche, appuyez sur le bouton « Hit » du milieu sur le bras pour capturer un cadre depuis le flux vidéo. Le logiciel ouvre la boîte de dialogue Enregistrer sous.
Entrez un nom descriptif pour l'image et allez à l'endroit où vous voulez l'enregistrer. Appuyez sur OK pour enregistrer le cadre capturé comme fichier .jpg.
Les commentaires PC-DMIS acceptent uniquement le format d'image JPEG.
Modification des propriétés d'image
Si besoin est, vous pouvez afficher et modifier les propriétés d'images, telle que la résolution ou le format, à l'aide du panneau de configuration RDS. Vous pouvez aussi utiliser ce panneau pour éteindre ou allumer la lumière de la tête Romer intégrée, le cas échéant.
Le panneau de configuration RDS est fourni avec l'installation PC-DMIS.
Pour accéder à ce panneau de configuration, procédez comme suit :
Cliquez avec le bouton droit sur l'icône RDS dans votre système.
Dans le menu de raccourcis qui s'affiche, choisissez Panneau de configuration RDS pour ouvrir le panneau de configuration RDS.

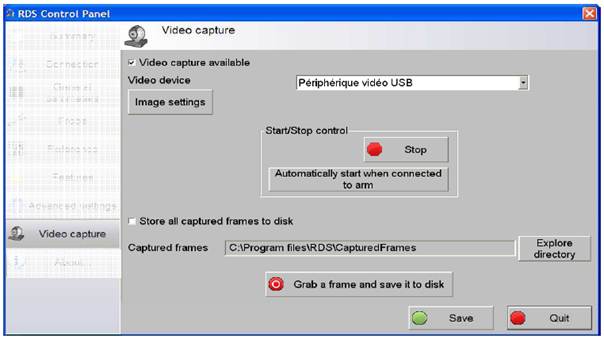

Panneau de configuration RDS avec les réglages de capture d'image et vidéo
Dans l'onglet Capture vidéo sur la gauche, cliquez sur le bouton Réglages d'image pour afficher ou changer les réglages. Si vous souhaitez plus d'informations, reportez-vous à la documentation fournie avec le panneau de configuration RDS.
