La T-Cam de Leica se monte en haut du pisteur Leica et fournit une description et un calcul justes de la position du dispositif de cible, en ce qui concerne le pisteur/T-Cam. Le pisteur fournit le déplacement horizontal pour la T-Cam.
Ceci affiche l'image de la caméra de vue d'ensemble (T-Cam) qui vous permet de déplacer le positionneur du pisteur et de trouver les cibles réfléchissantes.
Pour utiliser la T-Cam afin de recherche une cible mesurée :
Montez la T-Cam en haut du pisteur Leica en suivant le « Guide du matériel T-Cam » fourni par Leica.
Sélectionnez l'optionAfficher | Autres fenêtres | Caméra de vue d'ensemble du pisteur pour ouvrir la boîte de dialogue Afficher Caméra.

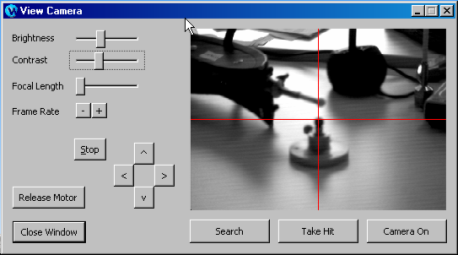

Boîte de dialogue Affichage caméra montrant une vue d'un réflecteur
Cliquez sur Relâcher moteur et ajustez approximativement la caméra à la cible en déplaçant le positionneur de pisteur laser. La caméra de vue d'ensemble se déplace en fonction des déplacements du positionneur de pisteur. Quand le laser de la caméra/du pisteur pointe vers la cible, cliquez sur Relâcher moteur pour ré engager les moteurs du pisteur.
Ajustez la luminosité, le contraste, la longueur focale et le taux d'encadrement, si nécessaire, pour voir clairement la cible.
Utilisez les touches flèches pour ajuster plus précisément le laser à la cible choisie. Cliquez sur Stop pour arrêter tout déplacement initié par les touches flèches quand le laser pointe vers la cible. Vous pouvez aussi utiliser les « Contrôles spéciaux Leica » pour ajuster le laser.
Cliquez sur Rechercher pour lancer la procédure qui trouve automatiquement le centre de la cible et verrouille le laser dans cette position.
Cliquez sur Prendre palpage pour mesurer l'emplacement de la cible. Si vous ne pouvez pas prendre un palpage, il se peut que vous deviez reprendre certaines ou toutes les étapes précédentes pour vous assurer que le laser est capable de mesurer à partir du réflecteur choisi.
Utilisez le bouton Activer caméra pour basculer l'affichage de l'image de la caméra.
