PC-DMIS Portable prend en charge un large éventail de palpeurs mécaniques (tactiles).
Depuis PC-DMIS version 2021.1, vous pouvez séparer les composants du palpeur tactile à bras portable Romer RDS. Vous pouvez ainsi masquer le corps du palpeur s'il bloque la vue des éléments dans la fenêtre d'affichage graphique.
Si vous avez utilisé une version de PC-DMIS antérieure à la version 2021.1 et mis à jour à la version 2021.1 ou ultérieure, vous devez supprimer les fichiers de palpeur tactile Romer RDS (.PRB) d'origine après cette mise à jour. Une fois les fichiers de palpeur tactile supprimés et PC-DMIS démarré, le logiciel recrée automatiquement ces fichiers de palpeur tactile lorsque vous connectez un bras Portable. Vous pouvez alors voir les composants individuels dans la boîte de dialogue Utilitaires de palpeur.

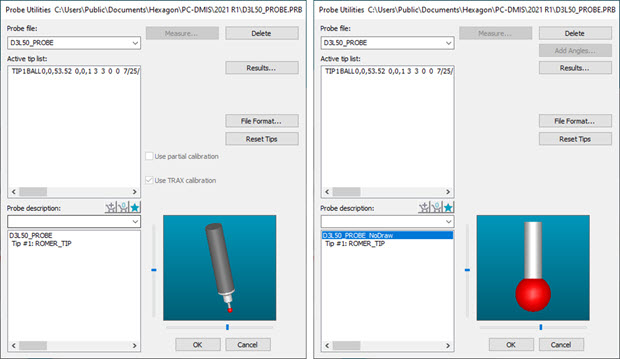

Exemple de boîte de dialogue Utilitaires de palpeur avant et après avoir masqué les composants du palpeur tactile Portable
Si vous sélectionnez un palpeur mécanique, PC-DMIS s'attend à ce qu'il ne se déclenche pas automatiquement au contact de la pièce. Vous ne pouvez pas effectuer un calibrage CND à l'aide d'un palpeur mécanique. Veillez à sélectionner le type de palpeur correct.
Lorsque vous mesurez avec une machine à bras, tenez le palpeur de telle façon qu'il soit entre vos doigts et que les boutons soient accessibles avec votre pouce.
Lorsque vous mesurez des éléments géométriques (droites, cercles, plans, et autres éléments), PC-DMIS compense le rayon du palpeur en fonction de l'élément résolu lui-même plutôt que des points compensés individuellement.
Imaginez que vous mesurez un plan. Il est inutile de mesurer les points de palpage individuels qui comprennent le plan avec la tige de palpeur perpendiculaire à la surface de l'élément.
PC-DMIS portable contrôle l'axe du palpeur du PREMIER PALPAGE lors de la mesure d'un cercle, d'un cône ou d'un cylindre pour déterminer si vous mesurez le diamètre intérieur (ID) ou le diamètre extérieur (OD).
Dans la plupart des cas, vous ne pouvez pas orienter physiquement le palpeur exactement perpendiculaire à la surface d'un ID de cercle sans interférence de l'autre côté de l'élément du cercle. Vous devez incliner le plus possible le palpeur vers le centre du cercle pour enregistrer un cercle de diamètre intérieur et loin du centre pour enregistrer un cercle de diamètre extérieur.
Après avoir mesuré un cercle de ID ou de OD, vous pouvez vérifier que PC-DMIS a correctement déterminé le type de cercle en appuyant sur F9 sur l'élément en surbrillance dans la fenêtre de modification. Vérifiez l'option Type d'élément circulaire.
