Cette entrée détermine si l'opération de recherche d'alésage doit être ajustée par le dernier palpage. Définissez l'option à FALSE s'il y a un risque de contact entre l'arête de l'élément et la tige au-dessus du contact du palpeur.
Nom de l'entrée : AdjustFindHoleByLastHit
Type d'entrée : valeur TRUE / FALSE. La valeur par défaut est FALSE.
Il peut s'agir d'un problème si l'angle de contact est différent du vecteur de l'élément. Si le vecteur du contact est suffisamment parallèle au vecteur de l'élément, il touche toujours la boule et non la tige. Pourtant, dans cette image, le poignet a au moins une résolution de 5 degrés. Dans ce cas, la tige touche le côté de la pièce quand elle se déplace pour prendre un palpage dans l'alésage :

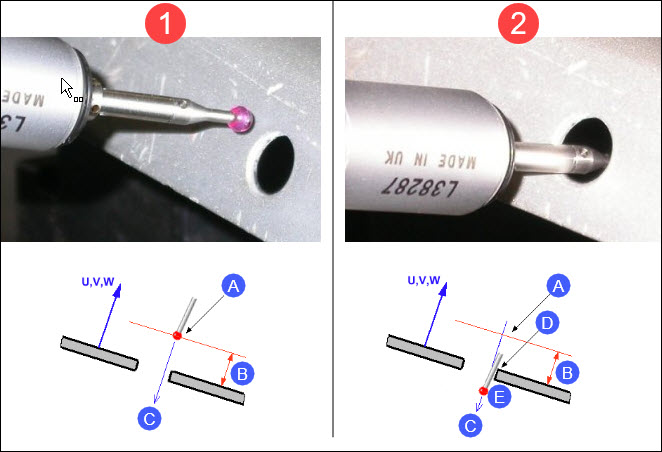

Le diagramme 1 ci-dessus montre le mouvement vers l'alésage :
A - Déplacement
B - Distance d'approche
C - Direction de recherche
Le diagramme 2 ci-dessus montre la tige qui touche le côté de la pièce quand elle se déplace le long de la direction de recherche pour prendre un palpage :
A - Déplacement
B - Distance d'approche
D - Contact de la tige
E - Palpage enregistré à l'emplacement du contact du palpeur

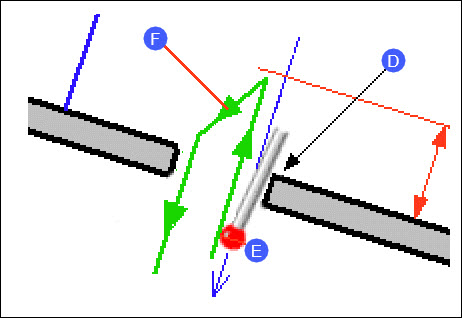

Dans le cas ci-dessus, une fois que la tige a touché le côté de la pièce, si cette entrée est définie à TRUE, vous obtenez un déplacement incorrect de l'approche de l'alésage :
D - Contact de la tige
E - Palpage à l'emplacement du contact du palpeur
F - Déplacement incorrect

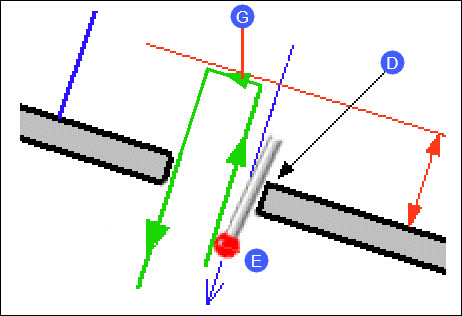

Dans le cas ci-dessus, une fois que la tige a touché le côté de la pièce, si cette entrée est définie à FALSE, vous obtenez un déplacement correct de l'approche de l'alésage :
D - Contact de la tige
E - Palpage
G - Déplacement correct
