PTP_AutoMove

Cette entrée vous permet de définir la valeur par défaut pour l'option Dépl auto que PC-DMIS utilise quand vous créez un élément automatique. Vous pouvez insérer les commandes de déplacement automatique avant et/ou après pour l'élément créé.

Avec la valeur 1, PC-DMIS effectue les mouvements Distance avant et Distance après :

• Le palpeur se déplace à une distance PTP_AutoMoveDistance au-dessus du barycentre avant de prendre le premier palpage de l'élément créé.

• Le palpeur se déplace à une distance PTP_AutoMoveDistance2 après avoir pris le dernier palpage de l'élément créé.

Avec la valeur 2, PC-DMIS effectue seulement le mouvement Distance avant, avec lequel le palpeur se déplace à une distance PTP_AutoMoveDistance au-dessus du barycentre avant de prendre le premier palpage de l'élément créé.

Avec la valeur 3, PC-DMIS effectue uniquement le mouvement Distance après avec lequel le palpeur se déplace à une distance PTP_AutoMoveDistance2 après avoir pris le dernier palpage de l'élément créé.

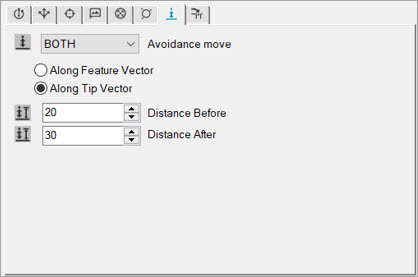

Vous trouverez les options Distance avant et Distance après dans l'onglet Propriétés de mouvement automatique de contact dans la boîte à outils palpeur :

Vous devez vérifier toutes les routines de mesure utilisant les réglages Distance avant et Distance après pour la détection de collisions si vous tentez de les exécuter dans une version de PC-DMIS antérieure qui prend seulement en charge l'option Distance avant. PC-DMIS prend la plus petite des deux valeurs pour les versions ne prenant en charge que l'option Distance avant, ce qui peut donner une panne matérielle.

Nom de l'entrée : PTP_AutoMove

Type d'entrée : nombre entier indiquant l'option Déplacement automatique. La valeur par défaut est 0.

Touche valeur
