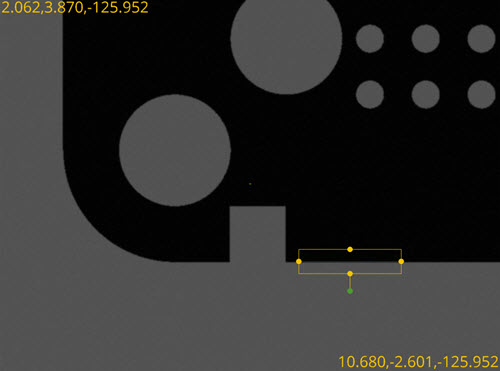

La correspondance de modèles vous permet de définir une image principale d'une zone d'intérêt. Vous pouvez l'utiliser pour rechercher la zone d'affichage avant de réaliser une détection d'arête lors de la mesure d'un élément. Ceci doit améliorer la répétition des mesures car les erreurs d'emplacement et la variabilité des pièces sont supprimées du processus de mesure.
L'option Correspondance de modèles est disponible pour tous les éléments Vision, sauf Blob et Point de surface.

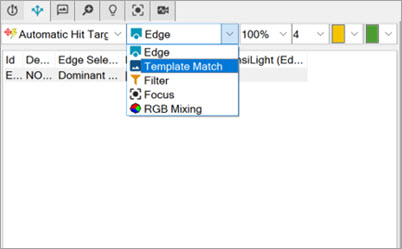

Activez Correspondance de modèles dans la liste Jeu de paramètres.

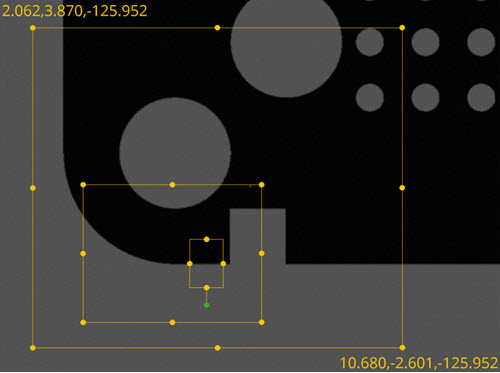

Quand vous activez Correspondance de modèles, le logiciel insère deux nouvelles superpositions :
Zone de modèle - Il s'agit d'une zone rectangulaire unique définissant un modèle unique. Le modèle est ce que PC-DMIS trouve pendant l'exécution de la routine de mesure.
Zone de recherche - Il s'agit d'une zone rectangulaire que PC-DMIS recherche pour trouver le modèle défini par Zone de modèle.
Corrélation de modèles

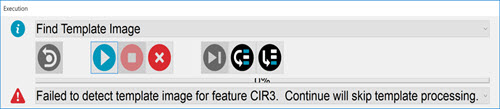

Corrélation de modèles - Ceci définit le pourcentage de correspondance minimum. Alors que PC-DMIS effectue une correspondance de modèles, le logiciel recherche la position dans la zone de recherche pour trouver la meilleure correspondance en fonction du modèle défini. La valeur Corrélation de modèles définit la meilleure correspondance possible. Par exemple, s'il existe une image de modèle exacte dans la zone de recherche, la valeur de corrélation est très proche de 100 %. Elle n'équivaudra certainement jamais à 100 % en raison des légères variations d'image et des erreurs d'arrondissement des calculs. Si la valeur de corrélation de la meilleure correspondance est supérieure à la valeur Corrélation de modèles définie, la correspondance de modèles aboutit ; sinon, elle échoue. Si la correspondance de modèles échoue, PC-DMIS affiche un message pour l'indiquer dans la boîte de dialogue Exécution.
Si vous rencontrez un échec d'exécution avec l'option Correspondance de modèles sélectionnée, cliquez sur Continuer pour exécuter le reste de la routine de mesure. L'exécution se poursuit comme si la correspondance de modèles n'était pas activée pour l'élément.
Exigences
Exigences pour l'option Correspondance de modèles :
La correspondance de modèles fonctionne pour les éléments avec une seule cible.
La correspondance de modèles fonctionne pour les éléments que vous pouvez exécuter dans une seule zone d'affichage.
La correspondance de modèles doit être plus petite que la zone de recherche.
La correspondance de modèles se trouve normalement dans la zone de recherche.
La zone de modèle et la zone de recherche doivent se trouver dans la zone d'affichage quand vous enregistrez l'image du modèle.
Pour simplifier l'utilisation, PC-DMIS ne vérifie pas les exigences Zone de modèle et Zone de recherche lors du processus de modification de la cible. Le logiciel vérifie toutes les exigences dès que vous cliquez sur le bouton Créer ou Tester dans la boîte de dialogue Élément automatique. Si l'une de ces exigences n'est pas respectées, le logiciel affiche un message d'avertissement pour effectuer des corrections.
La correspondance de modèles est un processus intensif de calculs ; utilisez-la lorsque nécessaire. Quand vous utilisez la correspondance de modèles, la taille de la zone de modèle et de la zone de recherche a un impact direct sur la vitesse de calcul ; il est donc conseillé de les définir à des valeurs aussi faibles que possible mais tout de même fiables.
