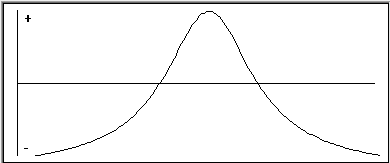

Le focus auto inscrit les résultats du focus en affichant le score du focus (y) par rapport au temps (X). Un focus plus prononcé aura un score de focus supérieur.
Le focus auto donne une courbe arrondie (un « U » inversé). Utilisez l'option de focus manuelle quand vous n'avez aucun CND pour déplacer automatiquement l'axe Z. Si le graphique affiche un accroissement net du résultat du focus, essayez de réduire la vitesse de déplacement. Vous devez aussi veiller à ce que votre plage de déplacement soit suffisante pour que vous voyiez la base de la courbe des deux côtés.
Si le graphique n'est pas régulier, veillez à ce que l'éclairage soit suffisant pour que la texture de la surface soit nette.
Focus auto sur une machine manuelle :
Trouvez à peu près la position en focus, puis passez hors focus.
Cliquez sur le bouton Auto Focus pour commencer le graphique et enregistrer le résultat du focus.
Traversez la position du focus en déplaçant un seul axe (habituellement Z).
Continuez à déplacer l'axe Z jusqu'à ce que vous ayez traversé la position du focus et que le graphique ait la forme d'un U inversé, bien proportionné, et graduel.
Quand la durée indiquée a été atteinte, la position de focus détectée s'affiche dans la vidéo.
PC-DMIS affiche un message pour accepter les résultats de focus ou réessayer le focus. Cliquez sur Oui pour accepter les résultats ou sur Non pour réessayer le focus.
En cas de problème, cliquez sur le bouton Réinitialiser le graphique de focus afin d'effacer les données du graphique et recommencer tout le processus.
Pour faire le focus sur une machine manuelle, vous devez déplacer la table Z à une vitesse lente et régulière. PC-DMIS affiche un avertissement dans la fenêtre Vidéo en direct si vous bougez trop vite, ou si la distance parcourue est trop longue ou trop courte.
Sur certaines machines, vous pouvez obtenir de meilleurs résultats de focus en indiquant une durée plus longue, puis en vous déplaçant trois ou quatre fois d'avant en arrière par rapport à la position de focus, afin d'avoir une série de formes en U sur le graphique.
