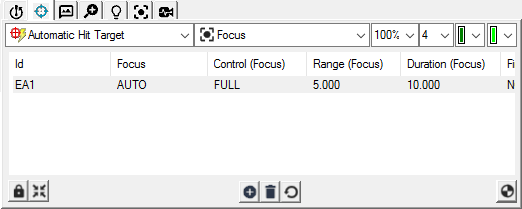

Pour modifier une valeur, cliquez avec le bouton droit sur celle en cours pour la cible souhaitée. Si une valeur indique N/A, ce paramètre est « non applicable » au jeu actuel. Les ajustements au jeu de paramètres de focus peuvent être faits pour des cibles de palpages automatiques, manuelles, de gabarit et de comparateurs optiques.
ID : Affiche un identificateur unique pour l'élément dans la liste cible. Ce même ID est utilisé dans l'infobulle pour la cible dans l'onglet Vision de la fenêtre d'affichage graphique.
Focus : détermine si la cible a besoin d'un focus de détection de pré-arête.
Si vous utilisez la configuration CAD++, une option AUTO en plus du standard OUI/NON effectue seulement un focus si l'image apparaît pour en demander un.
Contrôle (Focus) : Choisir AUTO ou COMPLET. Le mode AUTO utilise les informations de focus calibrées pour fixer automatiquement les paramètres de plage et de durée. Le mode COMPLET permet à l'utilisateur de fixer manuellement la plage et la durée.
Plage (Focus) :Affiche la plage de la caméra à la pièce. Elle fixe la distance (en unités courantes) à utiliser pour réaliser le focus. Avec cette valeur, la machine recherche dans la direction Z la meilleure position focale.
Durée (Focus) : Affiche le nombre de secondes devant s'écouler pour rechercher la meilleure position focale.
Si vos résultats de combinaison de plage et de durée sont trop rapides quand vous faites un focus, un message apparaît en superposition dans l'onglet Vision.
Rechercher surface (Focus) : Affiche OUI ou NON. Si vous choisissez OUI, PC-DMIS effectue un second passage légèrement plus lent pour tenter d'améliorer la précision de la position focale. Le second passage est optimisé en fonction des données d'image du premier et de l'ouverture numérique de la lentille. Ceci est utile lors de la mesure d'une surface dont la hauteur change et qui demande une large plage pour faire le focus.
Écart de surface (Focus) : Si l'option Rechercher surface est définie à OUI, cette valeur détermine la distance qui est scannée initialement à grande vitesse pour trouver la pièce, puis le focus normal a lieu autour de cette zone. Une fois cette position trouvée, PC-DMIS réalise un scanning de focus rapide dans cette zone. Ceci est utile pour des pièces dont la variabilité implique que la position de focus peut beaucoup varier.
Assister (Focus) : cette option est utilisée avec des systèmes possédant un laser ou un dispositif de grille projetée. Ces dispositifs peuvent être allumés pour aider au focus sur certaines surfaces en améliorant le contraste. Définissez cette option à GRILLE pour activer cette fonction.
Réglage-éclairage : Cette option indique si la machine doit effectuer un réglage automatique de la lumière avant le focus, afin d'optimiser le résultat. Avec la valeur NON, PC-DMIS définit l'éclairage en fonction du pourcentage appris et la luminosité n'est pas ajustée automatiquement.
Mesure au centre : si vous sélectionnez cette option, la mesure est prise au centre de la zone d'affichage pour une meilleure précision.
