Boîte à outils palpeur - onglet Diagnostics

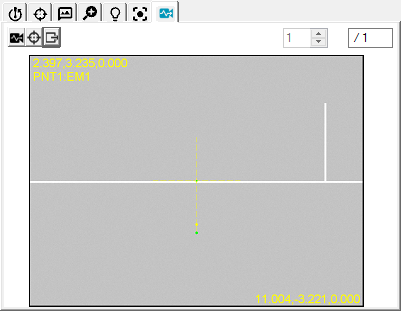

L'onglet Diagnostics Vision fournit une méthode pour diagnostiquer les problèmes quand la détection d'arête a échoué. Les diagnostics rassemblent des images bitmap et des paramètres d'éléments actuels. Vous pouvez les exporter depuis PC-DMIS et les envoyer au support technique d'Hexagon.
Pour utiliser l'onglet Diagnostics, procédez comme suit :
Cliquez sur le bouton Diagnostics
afin que le bouton soit enfoncé pour permettre la réunion d'images bitmap pendant l'exécution de la détection d'arêtes pour l'élément concerné.
Cliquez sur Test pour exécuter l'élément, ou pendant l'exécution normale de la routine de mesure. Le logiciel rassemble des images bitmap de la vue Vidéo pour chaque cible d'élément.
Si l'élément a plusieurs cibles, cliquez sur les flèches vers le haut et le bas
pour vérifier les images capturées.
Pour inclure les informations de superpositions avec chaque image bitmap, cliquez sur le bouton Afficher superposition cible
. Quand vous sélectionnez cette option, PC-DMIS crée les images avec des informations de superposition.
Pour créer des images bitmap et un fichier texte descriptif dans le dossier d'installation racine de PC-DMIS, cliquez sur le bouton Exporter diagnostics d'éléments
. Le logiciel exporte les images bitmap et le texte des diagnostics dans ces formats :
Format d'exportation des images bitmap
Les noms de fichiers d'images bitmap suivent cette convention :
<nom de la routine de mesure>_<ID élément>_<numéro image>_of_<nombre total d'images d'élément><_O ou no _O>.bmp
Par exemple : Vision1_CIR5_1_of_3_O.BMP
Les fichiers dont le nom finit par « O » incluent des informations de superposition.
Format d'exportation du fichier texte
PC-DMIS exporte les fichiers de texte comme :
<nom de routine de mesure>_<ID élément>.txt
Par exemple : Vision1_CIR5_F.TXT
