PC-DMIS peut définir hors ligne une lumière anneau spécifique des façons suivantes :
Créez une routine de mesure avec la lumière anneau correspondant à celle sur la machine cible.
Dans une routine de mesure existante avec une seule lumière anneau, vous pouvez migrer vers une autre lumière anneau sans charger la routine de mesure sur la machine.
Pour ce faire :
Démarrez PC-DMIS en mode hors ligne mais NE chargez PAS une routine de mesure.
Ouvrez la boîte de dialogue Options de la machine (Modifier | Configurer interface MMT).
Dans l'onglet Éclairage, sélectionnez la configuration de lumière anneau spécifique pour la routine de mesure.
Boîte de dialogue Options de la machine — onglet Éclairage pour la migration de lumière anneau
Vous ne pouvez pas changer la lumière anneau si une routine de mesure est chargée.
Si vous souhaitez migrer une routine de mesure écrite avec une lumière anneau spécifique vers une autre lumière anneau, PC-DMIS vous permet de sélectionner la nouvelle lumière anneau dans la boîte de dialogue Options de la machine. Vous pouvez ensuite ouvrir la routine de mesure, qui utilisera la nouvelle lumière anneau.

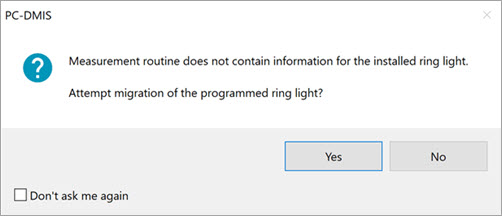

Avec PC-DMIS en ligne, si vous exécutez une routine de mesure d'une machine sur une autre avec une configuration différente de lumière anneau, le logiciel détecte ce fait et vous demande si vous voulez migrer les réglages de lumière anneau pour qu'ils correspondent aux nouveaux.
Si la routine de mesure inclut plusieurs lumières anneau, PC-DMIS revient à la méthode existante qui requiert la sélection d'une lumière anneau de laquelle migrer.
Si vous sélectionnez Non dans le message ci-dessus, aucune migration ne se produit et la routine de mesure s'ouvre dans les versions antérieures de PC-DMIS.
Si vous sélectionnez Oui, PC-DMIS tente de migrer les valeurs de lumière anneau.
Routines de mesure existantes
Pour les routines de mesure créées avant PC-DMIS version 2019 R2, le processus de migration de lumière anneau requiert une autre étape en raison du manque d'informations.
Quand vous ouvrez une routine de mesure existante avec une lumière anneau, PC-DMIS ouvre la boîte de dialogue Migration de la lumière anneau et vous fournit des instructions dans la barre de statut pour sélectionner la lumière anneau avec laquelle la routine de mesure a été créée.
Boîte de dialogue Migration de la lumière anneau
Une fois la lumière anneau sélectionnée, cliquez sur OK et enregistrez la routine de mesure au format 2019 R2 ou ultérieur. Vous pouvez ensuite suivre la procédure de migration Hors ligne ou En ligne pour terminer le processus.
Pour éviter cette étape supplémentaire, enregistrez toujours vos routines de mesure créées avant la version 2019 R2 dans le dernier format PC-DMIS à l'aide de l'option Enregistrer sous (Fichier | Enregistrer sous).
