Dans PC-DMIS Vision, vous positionnez les targets sur un éléments afin d'obtenir des points mesurés. Le type de cible employée est choisi automatiquement en fonction de l'élément mesuré.
Dans l'exemple ci-dessous :
La mesure d'une droite prend une cible de forme rectangulaire.
La mesure d'un cercle prend en revanche une cible en forme d'anneau.
Exemples de cible de droite et de cercle
Les éléments peuvent être mesurés par une ou plusieurs cibles. Dans l'exemple ci-dessous, la droite est mesurée avec 3 cibles, celle du milieu ne servant pas à collecter des données.

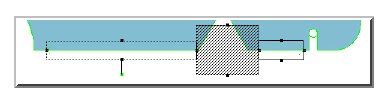

Exemple de droite mesurée à l'aide de trois cibles
La taille de l'élément à mesure détermine l'étendue de la cible. Par exemple, un petit cercle qui tient dans le champ de vision peut être mesuré avec une seule cible, alors qu'un cercle plus grand dépassant le champ de vision demande plusieurs cibles pour couvrir sa circonférence. Après avoir sélectionné l'élément automatique à mesurer, les cibles sont créées :
en sélectionnant un élément dans le modèle CAO,
en entrant manuellement les valeurs nominales,
en créant des points d'ancrage cible.
Vous trouverez plus d'informations dans la rubrique « Mesure d'éléments automatiques avec un palpeur Vision ».
