Pulsante Piano misurato
Usare il pulsante Piano per misurare una superficie piana o piatta.
Per creare un piano misurato è necessario acquisire un minimo di tre punti su qualsiasi superficie piana. Se si usano solo tre punti, è preferibile selezionare i punti in un triangolo di grandi dimensioni che copre l'area più estesa possibile della superficie.
Esempio di elemento automatico Piano con quattro punti
Esempio di elemento automatico Piano con otto punti
Quando si crea un elemento Piano automatico, PC-DMIS ne mostra il contorno nella finestra di visualizzazione grafica a partire dai punti sul piano stesso.

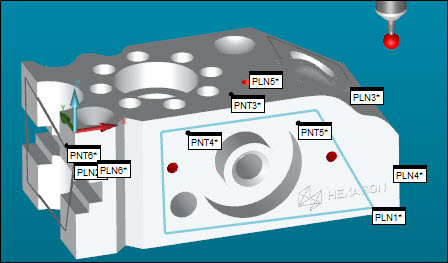

Esempio di elemento Piano automatico ricavato da quattro punti presi sulla faccia Y-.
