La strategia di scansione centrata della filettatura di un cilindro per l'elemento automatico Cilindro esegue una scansione della filettatura mantenendo il tastatore centrato nelle gole tra i filetti. Quando si usa questa strategia, il diametro della punta del tastatore deve essere maggiore delle dimensioni delle gole tra i filetti in modo da non impegnare lo stelo del tastatore.
Questa strategia è supportata solo sui controller Leitz B4 e B5.
Sono disponibili le seguenti proprietà:

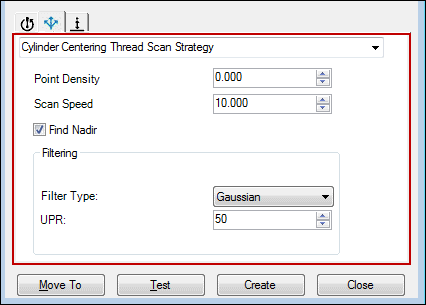

Esempio di proprietà Scansione filettatura di centraggio cilindro
Densità punti
Immettere o selezionare il numero di letture da effettuare per unità di misura durante la scansione.
Velocità di Scansione
Immettere o selezionare la velocità di scansione (mm/sec).
Trova il Nadir
Selezionare questa casella di opzione per acquisire due punti in posizioni leggermente differenti sulla filettatura in modo da determinare la posizione migliore per iniziare la scansione. Il software usa il punto più basso nella filettatura.
Riquadro Filtraggio
Tipo di filtro - Selezionare il tipo di filtro:
Nessuno - Questa opzione non applica alcun tipo di filtro alla serie di dati di scansione.
Gaussiano - Questa opzione applica un filtro cilindrico gaussiano all'insieme dei dati della scansione.
UPR - Questa opzione definisce il numero di ondulazioni per rotazione. Il valore definito è 50. Questo valore si applica solo a cilindri e cerchi. Se si seleziona Nessuno nell'elenco Filtro il software nasconde questa opzione.
