Operazioni con le strategie di misurazione

È possibile usare le strategie di misurazione di elementi automatici specifici per selezionare schemi predefiniti che cambiano il modo in cui PC-DMIS misura tali elementi. Le strategie di misurazione sono raggruppate come segue:

• Strategia di misurazione predefinita di PC-DMIS - Questa strategia è la strategia predefinita del punti di contatto. È disponibile per tutti gli elementi automatici.

• Strategie di scansione adattative: i nomi di queste strategie iniziano con "Adaptive". Quando si esegue una routine di misurazione, queste strategie fanno riferimento al database per determinare i parametri di scansione.

• Strategie di scansione non adattative - Queste strategie (strategia di scansione con un utensile di misura, strategia di scansione centrata della filettatura di un cilindro e strategia del punto autocentrante) non hanno bisogno di far riferimento al database per determinare i parametri di scansione.

• Strategie TTP: i nomi di queste strategie iniziano con "TTP". Queste strategie utilizzano tastatori a scatto a contatto per misurare un elemento.

Per ottenere i migliori risultati con tutte le strategie di misurazione, l'Editor delle impostazioni di PC-DMIS deve avere il VHSS abilitato.

Per modificare certe strategie, si può anche usare l'Editor delle strategie di misurazione (MSE). Con l'MSE, è possibile modificare e memorizzare strategie al livello di elemento. Inoltre, è possibile modificare e memorizzare gruppi personalizzati di impostazioni per tutti gli elementi automatici. Per ulteriori informazioni sull'MSE, vedere "Uso dell'Editor delle strategie di misurazione" nella documentazione della versione base di PC-DMIS.

Per selezionare una strategia di misurazione procedere come segue.

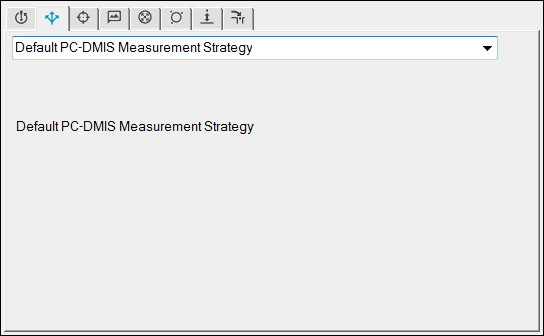

1. Nella casella degli strumenti del tastatore, selezionare la scheda Strategie di misurazione (). Inizialmente sarà mostrata la strategia di misurazione predefinita di PC-DMIS.

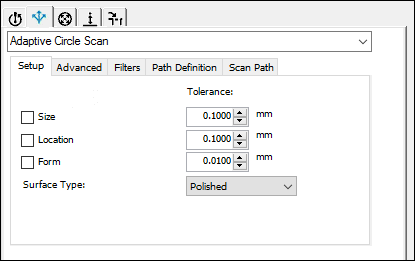

2. Fare clic sulla freccia a discesa e selezionare la strategia di misurazione che si desidera usare. Le schede Casella degli strumenti del tastatore cambiano in modo da visualizzare solo le schede che si applicano a tale strategia. Per esempio, nel caso di una scansione circolare adattativa (disponibile per i tastatori a scansione) si presentano come segue:



Esempi di scheda Casella degli strumenti del tastatore

3. Compilare le caselle delle proprietà nelle singole schede della strategia di misurazione (Impostazione, Avanzate, Filtri e così via) con tutte le informazioni note sulla strategia.

• Per completare le proprietà per una strategia di scansione adattativa, vedere "Uso di strategie di scansione adattative".

• Per completare le proprietà per una strategia di scansione non adattativa, vedere "Uso di strategie di scansione non adattative".

• Per completare le proprietà di una strategia di scansione TTP, vedere "Uso delle strategie di scansione TTP".

4. Per verificare lal'elemento, fare clic su Test.

• Per la strategia di misurazione predefinita, PC-DMIS, misura l'elemento in base alle impostazioni specificate nella finestra di dialogo Elemento automatico.

• Per una strategia di misurazione tramite scansione adattativa, PC-DMIS, scansiona l'elemento in base ai parametri specificati nelle schede della strategia.

• Per una strategia di misurazione tramite scansione non adattativa, PC-DMIS, misura l'elemento in base alle impostazioni specificate nelle schede della strategia.

• Per una strategia TTP, PC-DMIS, misura l'elemento con punti di contatto rilevati alle impostazioni specificate nelle schede della strategia.

5. Fare clic su Crea. Se il pulsante Misura adesso () nel riquadro Proprietà dell'elemento è selezionato, il tastatore si sposta in base alle impostazioni specificate nella scheda Avanzate usando le proprietà della posizione e le altre caratteristiche dell'elemento automatico.
