Per la strategia di misura TTP di un piano definita dall'utente si può usare QuickFeature. Per selezionare la strategia di misura TTP di un piano definita dall'utente in modalità manuale o DCC si può usare l'Editor delle strategie di misurazione.
Per creare una strategia di misura TTP di un piano definita dall'utente usando QuickFeature procedere come segue.
Premere il tasto Maiusc e fare clic su un piano o sul modello CAD nella finestra di visualizzazione grafica.
Se si seleziona la strategia di misura TTP di un piano definita dall'utente per QuickFeature, PC-DMIS visualizza il widget;

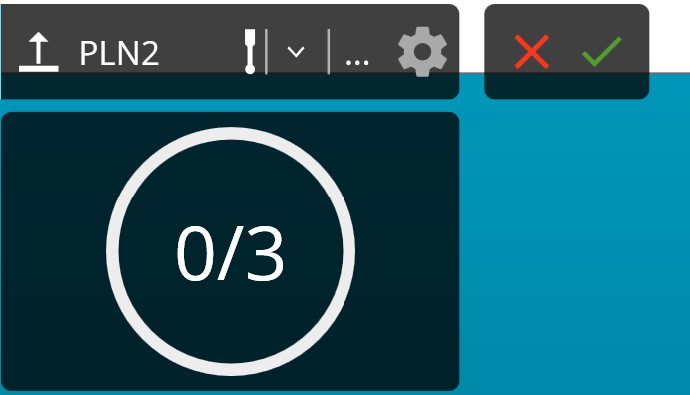

Widget per QuickFeature
Acquisire i necessari punti di contatto nelle posizioni desiderate sul modello CAD nella finestra di visualizzazione grafica.
Fare clic sul pulsante OK su widget per creare il piano.
PC-DMIS mostra il widget anche se si deseleziona la casella di opzione Usa widget delle strategie di misurazione nella finestra di dialogo Opzioni di impostazione.
