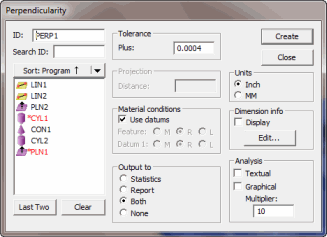

Finestra di dialogo Dimensione Perpendicolarità
L'opzione del menu Inserisci | Dimensione | Perpendicolarità consente di misurare la perpendicolarità tra due elementi. Il secondo elemento è sempre l'elemento di riferimento. Quando si seleziona un solo elemento, il piano di lavoro in uso diventa l'elemento di riferimento. Questo tipo di dimensione viene considerato con un solo lato, il che significa che viene applicato soltanto un valore positivo della tolleranza.
Quando è necessario un supporto più avanzato (per esempio quando occorre riferirsi a più elementi di riferimento o si desidera aggiungere il modificatore del piano tangente), si dovrà usare il nuovo comando di tolleranza geometrica. Per i dettagli, vedere il capitolo "Uso delle tolleranze geometriche" nella documentazione della versione base di PC-DMIS.
Vedere anche
Creazione della dimensione di un elemento mediante l'opzione PERPENDICOLARITÀ
Tolleranza positiva per le dimensioni della perpendicolarità
Distanza di proiezione per le dimensioni della perpendicolarità
