Una specifica di oscillazione circolare controlla quanto le sezioni trasversali della superficie di un elemento possono deviare da un cerchio perfetto centrato su un asse di riferimento.
Valore reale
Nel caso di una sezione trasversale, questo è dato dalla distanza minima tra due cerchi. Questi cerchi sono centrati su un asse di riferimento e perpendicolari ad esso. Racchiudono al loro interno l'intera sezione trasversale.
Per un intero elemento, questo è il valore reale peggiore di tutte le sezioni trasversali.
Con la suddetta specifica, il valore reale di una delle sezioni trasversali sarebbe il seguente:
La superficie del pezzo reale è rappresentata dalla linea continua, l'elemento di riferimento reale dalla linea tratteggiata, e la più piccola zona di tolleranza che racchiude la superficie della sezione trasversale dall'area ombreggiata. La zona di tolleranza è esattamente coassiale all'asse di riferimento reale. Il valore reale dell'intero elemento è il valore reale peggiore di tutte le sezioni trasversali.
Infine, il valore misurato (con l'algoritmo di calcolo PREDEFINITO) di una delle sezioni trasversali sarebbe il seguente:
La zona di tolleranza misurata è esattamente coassiale all'asse di riferimento misurato. In questo caso, i punti non sono stati misurati abbastanza densamente, per cui il valore misurato è minore di quello reale. Il valore misurato dell'intero elemento sarebbe pari al peggior valore misurato di tutte le sezioni trasversali.
È possibile usare elementi circolari, cilindrici, conici o piani che hanno dati di superficie. Per i dettagli su questi cerchi, cilindri, coni e piani che hanno dati di superficie, vedere "Tipi di elementi con e senza dati di superficie". Questi elementi devono essere nominalmente concentrici a un asse di riferimento.
Questa tolleranza geometrica interpreta gli elementi circolari come una sola sezione trasversale.
Valore misurato
È la distanza tra due cerchi. I cerchi racchiudono al loro interno tutti i punti misurati. I cerchi sono centrati su un asse di riferimento e perpendicolari ad esso.
Normalmente, i due cerchi sono complanari. Questo significa che la superficie ha un angolo del cono nullo. Tuttavia, l'opzione "Semiangolo del cono" nel comando permette di specificare una superficie conica. In questo caso PC-DMIS angola i due cerchi in modo che la zona di tolleranza sia perpendicolare alla superficie nominale. Il semiangolo del cono rappresenta l'angolo della superficie nominale, non la zona di tolleranza.
Per i cerchi esterni, nel caso degli angoli positivi i vettori dei cerchi puntano verso il vertice del cono, e nel caso di quelli negativi i vettori dei cerchi puntano dalla parte opposta al vertice del cono.
Per i cerchi interni, nel caso degli angoli positivi i vettori dei cerchi puntano dalla parte opposta al vertice del cono, e nel caso di quelli negativi i vettori dei cerchi puntano verso il vertice del cono.
Queste convezioni per i cerchi interni ed esterni sono state scelte per rappresentare situazioni predefinite tipiche. La maggior parte delle volte i vettori dei cerchi esterni puntano verso il vertice del cono—è il caso dell'angolo positivo. Parimenti, la maggior parte delle volte i vettori dei cerchi interni puntano dalla parte opposta al vertice del cono—è il caso dell'angolo negativo.

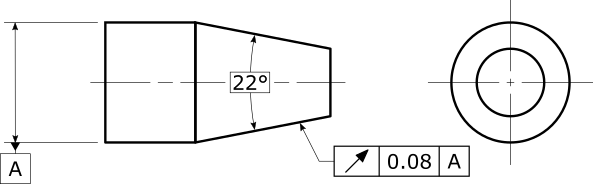

Si supponga di avere la specifica seguente, e di decidere di misurare il cono come serie di cerchi (anche se si consiglia di usare un elemento Cono).
In questo caso, i cerchi sono cerchi esterni, il che significa che se i vettori dei cerchi puntano a destra (verso il vertice del cono), il semiangolo del cono dovrebbe essere impostato a +11°. Se i vettori dei cerchi puntano a sinistra (lontano dal vertice del cono), il semiangolo del cono dovrebbe essere impostato a -11°.
Questa tolleranza geometrica suddivide i dati di un elemento cilindrico in più sezioni trasversali. La tolleranza valuta l'oscillazione circolare di ogni sezione trasversale. Per massimizzare la possibilità di trovare la sezione trasversale reale peggiore, si consiglia di misurare il cilindro con diverse sezioni trasversali.
Valore misurato
Per tutto l'elemento è il valore misurato della sezione trasversale peggiore. Se non sono stati misurati i dati di tutte le sezioni trasversali PC-DMIS genera un messaggio di errore.
Questa tolleranza geometrica suddivide i dati di un elemento conico in più sezioni trasversali. La tolleranza valuta l'oscillazione circolare di ogni sezione trasversale. Orienta ogni zona di tolleranza perpendicolare alla superficie nominale. Per massimizzare la possibilità di trovare la sezione trasversale reale peggiore, si consiglia di misurare il cono con diverse sezioni trasversali.
Valore misurato
Per tutto l'elemento è il valore misurato della sezione trasversale peggiore. Se non sono stati misurati i dati di tutte le sezioni trasversali PC-DMIS genera un messaggio di errore.
Questa tolleranza geometrica suddivide i dati di un elemento piano in una o più sezioni trasversali intorno a un asse di riferimento. Orienta ogni zona di tolleranza perpendicolarmente alla superficie nominale. Per massimizzare la possibilità di trovare la sezione circolare reale peggiore, si consiglia di misurare il piano con diverse sezioni circolari.
Valore misurato
Per tutto l'elemento è il valore misurato della sezione trasversale peggiore. Se non sono stati misurati i dati delle sezioni trasversali che circondano l'asse di riferimento, PC-DMIS genera un messaggio di errore.
Il sistema di elementi di riferimento deve stabilire un chiaro asse di riferimento.
Nessuno. Questa tolleranza geometrica non ammette modificatori.
Per gli elementi circolari, l'opzione "Semiangolo del cono" permette di rappresentare un cerchio come sezione trasversale di una superficie conica, invece che di una superficie cilindrica. Questo modifica l'orientamento della zona di tolleranza. Entrambi i semiangoli positivo e negativo del cono hanno senso perché permettono di controllare se la direzione nominale di apertura del cono è parallela o antiparallela al vettore nominale del cerchio.
Per i cerchi interni con semiangoli positivi, i vettori dei cerchi puntano dai diametri più piccoli del cono a quelli più grandi. Per i semiangoli negativi del cono vale l'opposto. Questa convenzione è stata scelta poiché rende gli angoli positivi il caso più comune per la maggior parte degli utenti.
Per i cerchi esterni con semiangoli positivi, i vettori dei cerchi puntano dai diametri più grandi del cono a quelli più piccoli. Per i semiangoli negativi del cono vale l'opposto. Questa convenzione è stata scelta poiché rende gli angoli positivi il caso più comune per la maggior parte degli utenti.
Quando almeno un elemento di riferimento ha dati di superficie, il tipo di algoritmo di calcolo dell'elemento di riferimento controlla come elaborare gli elementi di riferimento misurati a partire dai loro dati di superficie. Per ulteriori informazioni, vedere "Come PC-DMIS risolve e usa gli elementi di riferimento".
Ecco un esempio di rapporto sulla tolleranza di oscillazione circolare di un cilindro.
