Prima di poter usare un indicatore di un elemento di riferimento occorre definirlo nella routine di misurazione. Si può fare questo con il comando di definizione dell'elemento di riferimento (DEFDAT). Per definire un indicatore di un elemento di riferimento e creare questo comando, selezionare nel menu Inserisci | Dimensione | Definizione elemento di riferimento.

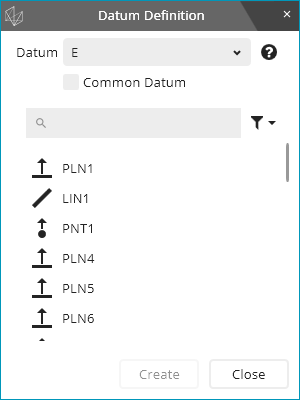

Verrà visualizzata la finestra di dialogo Definizione elemento di riferimento.
Nella casella Riferimento immettere o selezionare il nome dell'elemento di riferimento.
Nell'elenco di elementi di riferimento selezionare uno o più elementi.
Se si seleziona un solo elemento di riferimento, l'indicatore dell'elemento di riferimento rappresenta un singolo elemento di riferimento. Dopo che quell'elemento è stato selezionato, PC-DMIS filtra l'elenco degli elementi in modo da mostrare altri elementi con le stesse caratteristiche. Per esempio, se si seleziona un cerchio con un diametro di 25 mm, filtra l'elenco in cerca di altri cerchi con lo stesso diametro. Questo permette all'utente di selezionare ulteriori elementi simili in modo che l'indicatore dell'elemento di riferimento possa rappresentare una configurazione di elementi.
Fare clic su Crea.
Continuare a usare questa finestra di dialogo come necessario per creare altri elementi di riferimento e elementi di riferimento comuni.
La sintassi dei comandi di definizione degli elementi di riferimento nella finestra di modifica in modalità di comando sarà più o meno come la seguente:
DATDEF/A,FEATURES=PLN2,,
Elemento di riferimento - Questa casella definisce il nome dell'indicatore dell'elemento di riferimento. Normalmente è una sola lettera come E o una sequenza di poche lettere come BG.
Elemento di riferimento comune - Questa casella di opzione definisce un elemento di riferimento comune. Se si seleziona questa casella di opzione, l'elenco degli elementi non mostra più gli elementi; mostra invece gli elementi di riferimento già definiti e gli elementi associati a quelli di riferimento.
Finestra di dialogo Definizioni elementi di riferimento con la casella di opzione Elemento di riferimento comune selezionata
Per esempio, per definire l'elemento di riferimento comune A-B, definire prima l'elemento di riferimento A, poi definire l'elemento di riferimento B, quindi selezionare la casella di opzione Elemento di riferimento comune. Nell'elenco degli elementi di riferimento disponibili selezionare l'elemento di riferimento A e l'elemento di riferimento B per definire l'elemento di riferimento comune A-B.
Se si usa un elemento di riferimento comune, la sintassi del comando di definizione degli elementi di riferimento nella finestra di modifica in modalità di comando sarà più o meno come la seguente:
DATDEF/A-B,FEATURES=DATUM_A,PLN1,
