La scheda Nominali della finestra di dialogo Tolleranza geometrica è disponibile per le tolleranze di posizione e le tolleranze geometriche che hanno una tolleranza di dimensione.

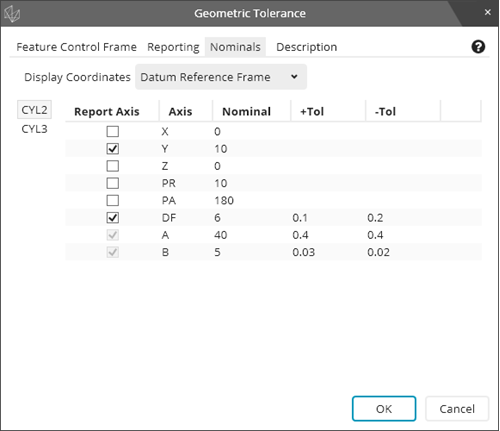

Ha un aspetto simile al seguente:
Questo elenco controlla il sistema di coordinate nel quale sono riportati i valori nominali Si può scegliere tra Sistema di elementi di riferimento e Allineamento attuale per modificare i valori nominali che si vedono.
Dopo aver fatto clic su OK o su Crea, PC-DMIS cambia il sistema di coordinate in cui sono riportati i risultati.

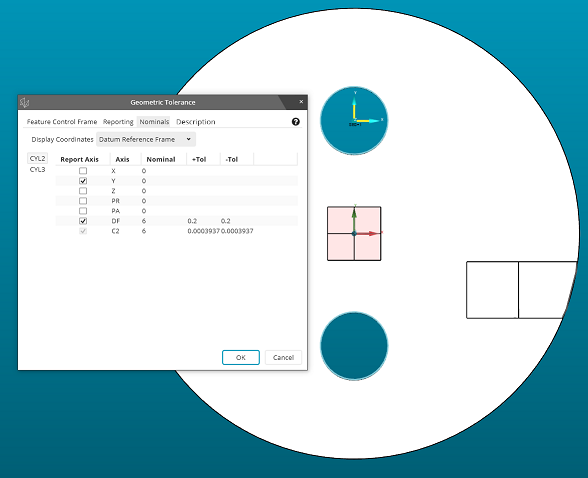

È possibile visualizzare i due sistemi di coordinate nella finestra di visualizzazione grafica come mostrato qui:
Nella figura, il triedro dell'allineamento attuale è al centro del pezzo. Il triedro del sistema di coordinate degli elementi di riferimento è mostrato nel foro superiore.
Il triedro non si aggiorna dinamicamente mentre si usa la finestra di dialogo Tolleranza geometrica. Per vedere il triedro aggiornato occorre fare clic su Crea o su OK.

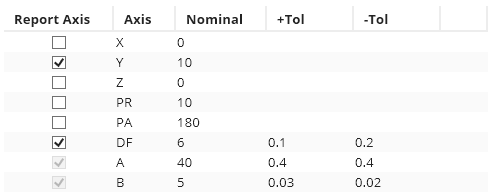

La tabella permette di:
vedere le posizioni dei valori nominali degli elementi considerati nel sistema di coordinate di visualizzazione scelte;
controllare le tolleranze di dimensione degli elementi considerati e degli elementi di riferimento;
controllare quali assi includere nel rapporto.
Con le schede a sinistra è possibile controllare quale elemento considerato visualizzare. Ogni elemento ha una piccola scheda come questa su cui si può fare clic:
La scheda di ogni elemento permette di vedere la localizzazione nominale dell'elemento considerato.
La colonna Riporta asse della tabella dei valori nominali permette di determinare quali assi includere nel rapporto. Per mostrare le informazioni desiderate selezionare le relative caselle di opzione.
La colonna Asse della tabella dei valori nominali contiene i nomi degli assi che è possibile includere nel rapporto. Questi nomi indicano quanto segue:
X - Indica la coordinata X
Y - Indica la coordinata Y
Z - Indica la coordinata Z
PR - Indica il raggio polare
PA - Indica l'angolo polare
DF - Indica il diametro (o le dimensioni) dell'elemento
Come si può vedere dall'immagine seguente, nella colonna degli assi ci sono anche i nomi degli elementi di riferimento:
Sono visualizzati solo gli elementi di riferimento dimensionabili. La casella di opzione Riporta asse non è disponibile per queste righe.
La colonna Nominali della tabella dei valori nominali contiene i valori nominali degli assi da includere nel rapporto, e le dimensioni nominali degli elementi di riferimento dimensionabili.
La colonna Tol+ della tabella dei valori nominali contiene le tolleranze positive delle dimensioni degli elementi considerati e degli elementi di riferimento dimensionabili. Qui è possibile modificare le tolleranze positive delle dimensioni.
La colonna Tol- della tabella dei valori nominali contiene le tolleranze negative delle dimensioni degli elementi considerati e degli elementi di riferimento dimensionabili. Qui è possibile modificare le tolleranze negative delle dimensioni.
La casella di opzione Tolleranze negative visualizzate come negative della scheda Dimensioni della finestra di dialogo Opzioni di impostazione ha la stessa funzione che svolge nella scheda Riquadri di controllo. Per informazioni, vedere l'argomento "Scheda Riquadro di controllo".
Quando è deselezionata, le tolleranze negative sono espresse tipicamente con numeri positivi.
Quando è selezionata, le tolleranze negative sono espresse tipicamente con numeri negativi.
