Per prima cosa, eseguire PC-DMIS con la voce DebugDCI impostata su True. In questo modo verrà creato un file di debug denominato UG_DCI.txt nella directory contenente il file eseguibile di PC-DMIS.
Per impostare questa voce, vedere "Uso della voce DebugDCI" nella documentazione dell'Editor delle impostazioni PC-DMIS.
Problema
Quando si importa il file di un pezzo NX, viene visualizzato il messaggio di errore: "ERRORE - Impossibile trovare il file di esecuzione NX!"
Cause possibili
La variabile di ambiente UGII_ROOT_DIR è stata impostata correttamente?
Il processo di installazione di NX provvede ad installare tale variabile. PC-DMIS la utilizzerà quindi per individuare il file di esecuzione di NX. Per verificare il valore, aprire una finestra del prompt dei comandi ed immettere echo %UGII_ROOT_DIR, quindi premere il tasto Invio. Se la variabile di ambiente è stata correttamente installata, la finestra del prompt dei comandi restituirà il percorso che contiene la variabile d'ambiente (C:\ugs180\UGII\ percorso).
Il file eseguibile di NX si trova dove dichiara di essere?
L'eseguibile di NX, Libufun.dll, deve trovarsi nella directory %UGII_ROOT_DIR%. Per verificare la presenza del file in questa directory, aprire una finestra del prompt dei comandi e digitare dir %UGII_ROOT_DIR%, quindi premere il tasto Invio. La finestra del prompt dei comandi dovrebbe visualizzare l’informazione relativa al file libufun.dll.
I requisiti richiesti dalla licenza NX sono disponibili?
I requisiti richiesti dalla licenza sono elencati nell''argomento "Requisiti minimi della licenza". Si può controllare se il gestore delle licenze è in esecuzione e se i requisiti necessari sono disponibili mediante una utility chiamata LMTOOLS, fornita da NX. Per eseguire questa utility, aprire lmtools.exe, che si trova nella directory UGFLEXLM. Una volta che l'utility è in esecuzione, selezionare la scheda Server Status (Stato server) e fare clic sul pulsante Perform Diagnostics (Esegui diagnostica). LMTOOLS visualizzerà i requisiti richiesti dalla licenza e gli altri disponibili. Per ulteriori informazioni su LMTOOLS, vedere la guida all'uso “UG FLEXLM User Guide”.
Il file NX del pezzo è danneggiato?
NX fornisce uno strumento denominato UG_INSPECT.EXE che determina se i file NX dei pezzi sono danneggiati. Questo strumento si trova nella directory UGII di NX e viene eseguito all’interno di una finestra del Prompt dei comandi. Per ottenere informazioni sull’uso di questo strumento, aprire una finestra del Prompt dei comandi, immettere ug_inspect –help e quindi premere il tasto Invio.

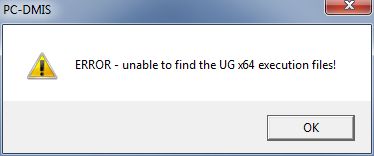

Se si riceve un messaggio di errore che riporta "ERRORE - impossibile trovare i file di esecuzione di di UG x64!" la versione di PC-DMIS in esecuzione è a 64-bit ma PC-DMIS sta cercando di richiamare la versione a 32-bit della DCI NX. Per risolvere il problema, installare la versione a 64-bit del software DCI NX.
