Elementi bidimensionali usando il massimo angolo di incidenza

Gli elementi automatici laser hanno una zona di taglio orizzontale e una verticale. PC-DMIS valuta inizialmente i punti scansionati all'interno della zona di taglio.

Nel caso di elementi bidimensionali (cerchi e asole) questa impostazione confronta il vettore normale stimato di ogni punto scansionato con il vettore normale teorico della superficie dell'elemento.

Quando misura l'elemento, PC-DMIS esclude i punti il cui vettore ricade fuori da questo angolo.

È stato creato un cerchio automatico laser su un pezzo di lamiera scansionato su entrambi i lati.

Estrazione dell'elemento - La zona di taglio verticale è stata impostata in modo da includere le deviazioni del pezzo, che in questo caso sono maggiori dello spessore della lamiera.

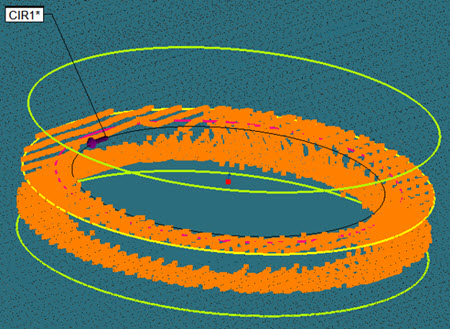

In questa immagine, non è usato alcun Angolo massimo di incidenza:

Poiché le normali dei punti scansionati non vengono prese in considerazione, il cerchio estratto usa i dati dei punti presi su entrambi i lati del pezzo.

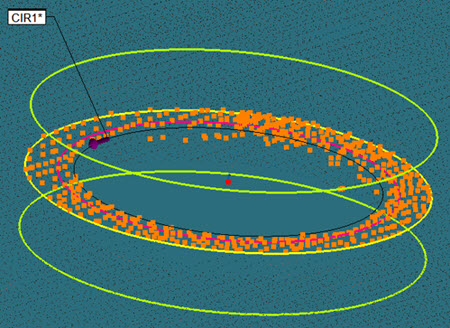

In questa immagine è stato usato un angolo massimo di incidenza di 75 gradi:

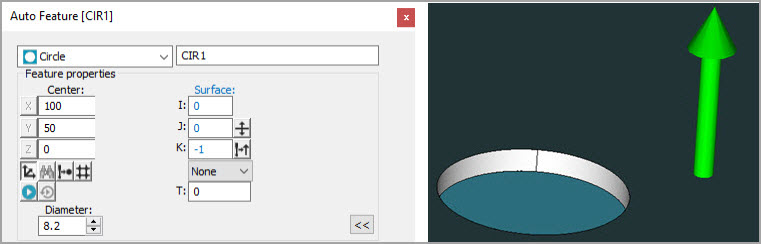

PC-DMIS confronta la normale stimata in ogni punto nella zona di taglio con il vettore teorico della superficie del cerchio automatico laser. PC-DMIS non usa per il calcolo dell'elemento i punti il cui vettore ricade fuori da questo angolo.
