Quota: questo parametro definisce la quota da usare quando si calcola il punto di bordo. Questa corrisponde alla visualizzazione in blu nella finestra di visualizzazione grafica. Se la quota è 0, l'elemento sarà calcolato alla quota del piano della superficie, usando i dati che si trovano alla minima distanza possibile dalla sua superficie. Per un qualsiasi altro valore della quota, l'elemento verrà calcolato a quella distanza dalla superficie.
Distanziatore: questo parametro controlla la dimensione dell'area usata da PC-DMIS per calcolare il vettore normale all'elemento. Questa corrisponde alla visualizzazione grafica viola nella finestra di visualizzazione grafica.
Rientro: questo parametro definisce la posizione dell'area usata da PC-DMIS per calcolare il vettore normale all'elemento. Questa corrisponde alla visualizzazione grafica rossa nella finestra di visualizzazione grafica.

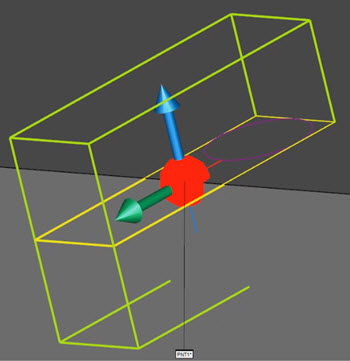

Esempio di punto di bordo con le visualizzazioni grafiche di quota, distanziatore e rientro usate nella finestra di visualizzazione grafica
Note sull'analisi grafica e l'estrazione delle caratteristiche del contorno dei punti di bordo
Se alcuni punti dell'analisi grafica calcolati sul piano del bordo non sono visibili, considerare quanto segue.
Punti delle linee di bordo - Sul piano di riferimento vengono visualizzati tutti i punti delle linee di bordo restituiti dall'estrattore dell'elemento. Per l'analisi, PC-DMIS calcola i punti delle linee di bordo usando la distanza (valore del rientro) tra il centro del piano di riferimento (il centro della superficie circolare definita dal valore del distanziatore) e la linea del bordo.
Punti del piano di riferimento - Se il valore del distanziale è 0.0, i punti del piano di riferimento non vengono visualizzati. Se il valore del distanziatore non è 0.0, PC-DMIS estrae i punti del piano di riferimento dalla nuvola di punti applicando le seguenti regole che usano i dati statistici del piano restituiti dall'estrattore dell'elemento.
Regola 1: PC-DMIS scarta tutti i punti che si trovano all'esterno di un
cilindro immaginario
Regola 2: PC-DMIS scarta tutti i punti che si trovano a una distanza da un piano immaginario maggiore del valore massimo dell'errore del piano.
Regola 3: PC-DMIS riduce uniformemente i punti rimanenti più numerosi di un valore prestabilito (19.900) fino a raggiungere il valore ammesso.
Per l'analisi, PC-DMIS calcola ogni punto del piano di riferimento usando la distanza dal piano di riferimento e dal piano della superficie misurata.

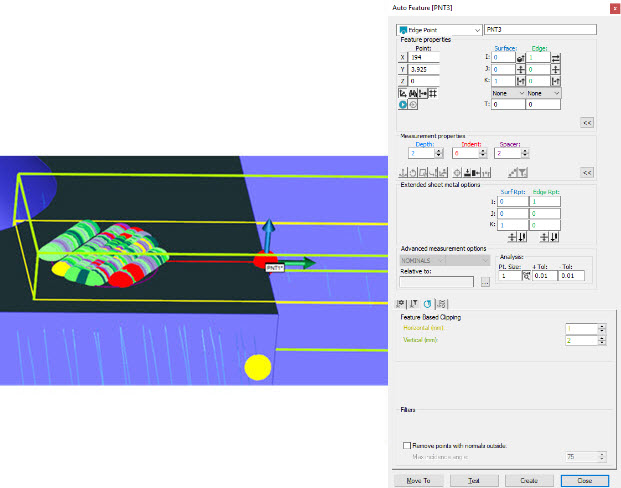

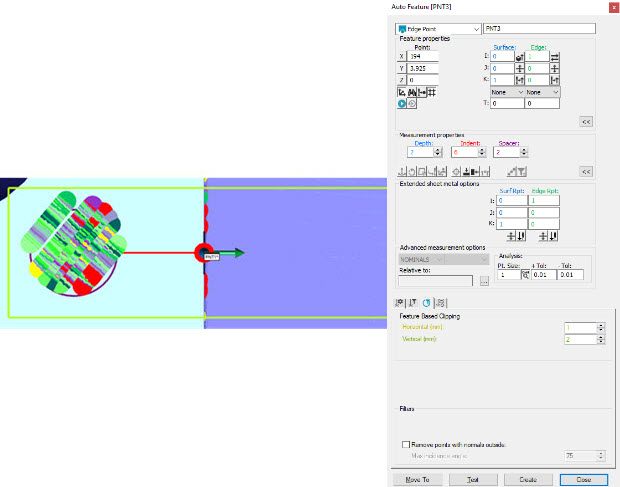

Le seguenti due immagini mostrano l'analisi grafica laser di un punto di bordo.
