Parametri di taglio basato sugli elementi

Riquadro Taglio basato su elementi per elementi automatici diversi da Piano

PC-DMIS può escludere i dati laser in direzione sia orizzontale sia verticale immettendo il valore di una distanza nella casella Orizzontale e, quando disponibile, nella casella Verticale. Quando si estrae l'elemento, verranno esclusi tutti i dati laser relativi ai punti che si trovano a una distanza superiore a quella definita.

In alternativa, per gli elementi in 3D è possibile tagliare i dati laser entro un bordo distanziato intorno a tutti gli elementi CAD su una superficie. Questo è chiamato anche "Segregazione CAD". Per informazioni su questo bordo distanziato, vedere "Scostamento CAD" più avanti.

Nel caso del'elemento automatico Cono:

• Il valore dell'opzione Orizzontale definisce di quanto il bordo circolare entro cui giacciono i punti dell'elemento è maggiore del diametro teorico.

• Il valore dell'opzione Verticale definisce di quando il bordo cilindrico entro cui giacciono i punti dell'elemento è maggiore della lunghezza teorica.

Taglio orizzontale e verticale

Tutti gli elementi automatici supportano il taglio orizzontale. I seguenti elementi supportano il taglio verticale.

• Cerchio

• Cono

• Cilindro

• Poligono

• Punto di bordo

• Asola rotonda

• Asola quadrata

• Punto di superficie

• Piano

PC-DMIS mostra come anelli colorati le distanze di taglio definite negli anelli di taglio basato sugli elementi. Il taglio orizzontale viene visualizzato con un anello giallo e quello verticale con un anello verde chiaro.

Taglio orizzontale interno

Solo nel caso degli elementi interni è possibile applicare il taglio orizzontale interno che appare come l'anelo giallo più interno.

I seguenti gli elementi supportano il taglio orizzontale interno:

• Cerchio

• Poligono

• Asola rotonda

• Asola quadrata

È possibile assegnare al taglio orizzontale interno dimensioni comprese tra zero e la metà della dimensione nominale dell'elemento. Per dimensione nominale si intende:

• il diametro per i cerchi;

• il diametro interno per i poligoni;

• il valore minore tra larghezza e lunghezza per le asole rotonde e le asole quadrate.

Il parametro Taglio orizzontale interno è disponibile nel riquadro Taglio basato su elementi della scheda Estrazione elemento. Per impostare questo valore si può usare anche la voce Inner_Horizontal_Clipping dell'Editor delle impostazioni. Per i dettagli, vedere l'argomento "Inner_Horizontal_Clipping" nella documentazione dell'Editor delle impostazioni di PC-DMIS.

Esempi di tagli

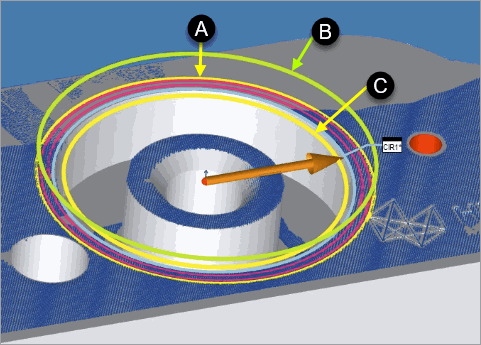

Esempio di elemento automatico Cerchio con:

A - Anello di taglio orizzontale esterno

B - Anello di taglio verticale

C - Anello di taglio orizzontale interno

Esempio di elemento automatico Piano con taglio orizzontale e verticale abilitati

Scostamento CAD

Riquadro Taglio basato su elementi per un elemento automatico Piano

È possibile abilitare l'opzione Scostamento CAD per tutti gli elementi automatici tridimensionali e tutti gli elementi estratti costruiti tridimensionali (Piano, Cono, Cilindro e Sfera). L'opzione Scostamento CAD permette a PC-DMIS di "ritirarsi" dai bordi della faccia del CAD selezionata ed eliminare i punti che si trovano entro la distanza di scostamento dai bordi.

Quando si seleziona questa casella di opzione, PC-DMIS crea un bordo giallo distanziato intorno a ogni elemento del modello CAD sulla superficie.

Esempio di elemento automatico Piano con taglio in base al CAD abilitato

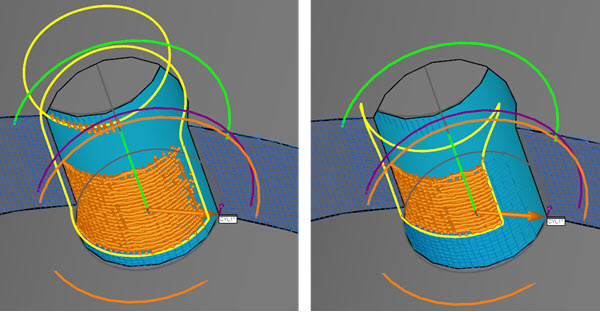

Esempio di elemento automatico Cilindro con uno scostamento dal CAD pari a 1 (a sinistra) e uno scostamento dal CAD pari a 3 (a destra)

PC-DMIS traccia il bordo intorno alla superficie selezionata per mostrare l'area dei punti considerati. Quando si usa l'opzione Scostamento CAD è necessario selezionare una faccia del CAD.
