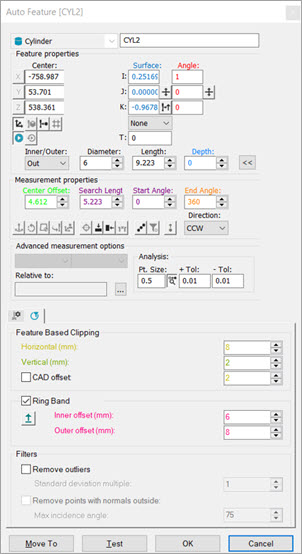

Finestra di dialogo Elemento automatico - Cilindro
Per misurare un cilindro con un tastatore laser, procedere come segue.
Accedere alla finestra di dialogo Elementi automatici e selezionare Cilindro.
Nella casella Interno/Esterno, scegliere In o Out.
Eseguire una delle seguenti operazioni:
Fare clic più volte sul CAD in modo da definire posizione e vettore del cilindro. Immettere manualmente le informazioni mancanti.
Inserire manualmente i valori teorici di X, Y, Z, I, J, K, interno/esterno diametro, lunghezza, quota, e altri parametri.
Nella finestra di visualizzazione grafica, usare la scheda Laser per spostare la macchina sulla posizione del cilindro. Quindi, nel riquadro Proprietà elemento, fare clic su Leggi punto dalla macchina
. Immettere manualmente le informazioni mancanti come interno/esterno, diametro, lunghezza, e altri parametri.
Nel riquadro Proprietà della misura, immettere i valori di Scostamento del centro, Lunghezza ricerca, Angolo iniziale, Angolo finale e Direzione.
Le proprietà Angolo iniziale e Angolo finale sono utili quando occorre misurare parti di un cilindro. Questo è particolarmente vero quando:
gli angoli iniziale e finale sono già definiti nel CAD;
il modello CAD definisce già un cilindro completo, ma i dati della nuvola di punti non sono completi;
il modello CAD definisce gli angoli iniziale e finale in modo errato.
Per definire le proprietà Angolo iniziale e Angolo finale procedere in uno dei seguenti modi.
Caricarli dal modello CAD con un solo clic.
Usare la finestra di dialogo per immetterne il valore manualmente o usare le caselle di selezione per aumentarne o diminuirne il valore.
Nella finestra di dialogo è possibile modificare i valori esistenti e selezionare la Direzione.
Questi parametri sono quindi inoltrati a PC-DMIS per estrarre l'elemento.
Immettere le informazioni necessarie nelle schede della casella degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede delle proprietà Scansione laser, Filtraggio laser e Taglio laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic sul pulsante Crea e infine su Chiudi.
I vettori di posizione e direzione dell'elemento definiscono l'asse centrale del cilindro.
