Bisezione manuale della sfera di calibrazione

Se la sfera di qualificazione è stata spostata o non se ne conosce la posizione, si deve bisecarla manualmente prima di iniziare la qualificazione. Durante questo processo, PC-DMIS chiede quando muovere la macchina. Il messaggio chiede di bisecare la sfera di calibrazione e posizionarla al centro dell'area trapezoidale.

Per bisecare manualmente la sfera procedere come segue.

1. Lasciare il Messaggio di PC-DMIS visualizzato.

2. Passare alla scheda Laser nella finestra di visualizzazione grafica principale.

3. Fare clic sul pulsante Start/Stop. Ciò accende il laser. Un arco rosso lampeggiante e un mirino verde appariranno nell'area grafica della scheda Laser. L'arco rosso si trova in corrispondenza del contatto del laser con la sfera di calibrazione.

4. Centrare il mirino nella regione circolare formata dall'arco muovendo la macchina con la scatola dei comandi. L'arco rosso si muove insieme alla macchina. Immaginando che l'arco lampeggiante indichi il bordo di un cerchio, il centro del cerchio immaginario deve essere allineato otticamente con il centro del mirino.

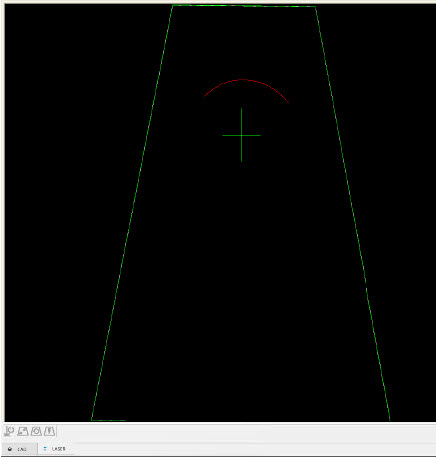

   Allineamento dell'arco

5. Una volta allineato l'arco, fare di nuovo clic sul pulsante On/Off. Ciò accende il laser.

6. Fare clic su OK sul messaggio di PC-DMIS per accettare le modifiche all'allineamento dell'arco. PC-DMIS rimane nella modalità di esecuzione e il sensore laser si muove attraverso una serie di posizioni usate per calibrare la punta.

7. Per ciascuna posizione il fascio di luce laser colpisce la sfera in una striscia e il sensore laser raccoglie i dati da tale striscia. I dati raccolti e le posizioni macchina corrispondenti determinano la direzione di montaggio del sensore sulla macchina.

8. Al temine, PC-DMIS torna in modalità di memorizzazione e viene visualizzata la finestra di dialogo Utility tastatore.

Centraggio automatico dell'utensile Sfera durante la calibrazione con un sensore HP-L

Durante la calibrazione il sensore laser HP-L esegue un centraggio automatico (bisezione) della sfera di calibrazione. Questo avviene se si fa clic su Sì quando PC-DMIS visualizza il messaggio, "La sfera è stata spostata?". Nella finestra di visualizzazione grafica, fare clic sulla scheda Laser. Si può guidare il sensore laser nel centro della sfera.

A questo punto, si avranno a disposizione due possibilità:

• bisecare manualmente la sfera portandola al centro dell'area trapezoidale e quindi fare clic su OK per avviare la calibrazione laser;

• visualizzare nella vista laser una parte della sfera di calibrazione e fare clic sul pulsante Abilita tastatore per centrare automaticamente la sfera. Al termine si dovrà fare clic sul pulsante OK per completare la calibrazione del laser.

Quando determina che la sfera di calibrazione è stata spostata, PC-DMIS visualizza un messaggio per avere conferma che si è pronti per la calibrazione.

Seguire le istruzioni descritte nella casella di messaggio. Al termine, fare clic sul pulsante OK.

Per comodità, durante la procedura di centraggio automatico il software mostra in giallo la striscia di allineamento del sensore laser.
