Operatore SELEZIONA Mesh

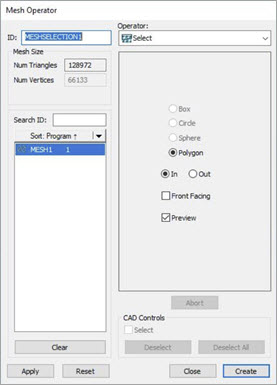

Finestra di dialogo Operatore Mesh - Operatore Selezione

L'operazione SELEZIONA Mesh seleziona un sottoinsieme dei triangoli contenuti in un comando Mesh.

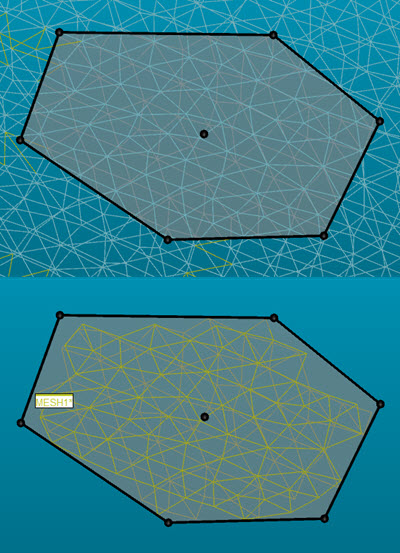

• Quando si seleziona l'opzione Int. PC-DMIS include solo il sottoinsieme dei triangoli che sono strettamente all'interno del poligono di selezione.

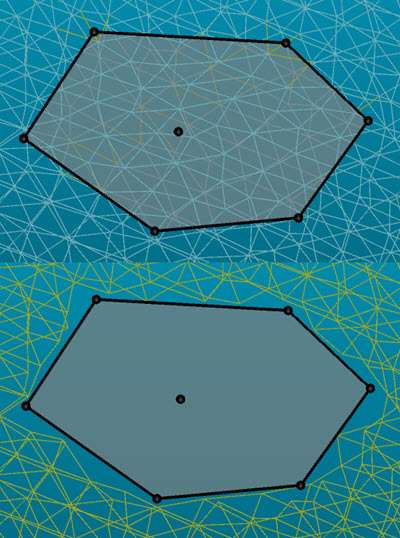

• Quando si seleziona l'opzione Est. PC-DMIS include solo il sottoinsieme dei triangoli che sono strettamente all'esterno della selezione del poligono.

Il metodo di selezione con un poligono è il metodo predefinito. Attualmente non sono disponibili altri metodi di selezione.

Per selezionare una regione di triangoli procedere come segue.

1. Con la finestra di dialogo Operatore Mesh aperta, usare l'elenco ID per selezionare l'ID della mesh su cui si desidera eseguire la selezione.

2. Nella finestra di visualizzazione grafica fare clic sull'area della mesh per definire la regione di selezione poligonale e quindi fare doppio clic con il pulsante sinistro del mouse o premere il tasto Fine per chiudere la selezione poligonale.

Usare Ctrl + clic quando si seleziona. Questo aggancia il centro della selezione alla mesh.

Inoltre, può essere utile disattivare l'opzione Mostra la finestra di visualizzazione grafica come solido della barra degli strumenti Vista grafica (Visualizza | Barre degli strumenti | Vista grafica) così da poter vedere i singoli triangoli.

3. Una volta creata la selezione, si può fare clic e trascinare i punti di controllo del bordo del poligono per ridefinire la regione poligonale. Si può anche fare clic e trascinare il punto centrale di controllo per riposizionare il poligono.

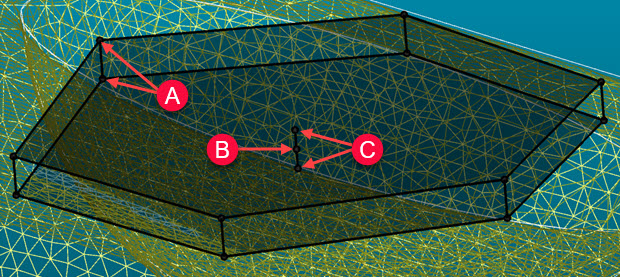

Regione poligonale che mostra:

A - Punti di bordo della regione

B - Punto di controllo del centro della regione

C - Punti della quota del centro della regione

4. Per impostazione predefinita la selezione è in 3D con quota infinita nella vista attuale. È possibile fare clic e trascinare i punti centrali di controllo della quota per modificare la quota della selezione.

5. Per mantenere solo il sottoinsieme dei triangoli che sono strettamente all'interno del poligono di selezione fare clic sull'opzione Int. nella finestra di dialogo Operatore Mesh. Se si desidera mantenere solo il sottoinsieme dei triangoli che sono strettamente all'esterno del poligono di selezione fare clic sull'opzione Out..

6. Fare clic sulla casella di opzione Faccia anteriore se si desidera mantenere solo i triangoli che sono sulla faccia anteriore della vista della selezione. Per i dettagli, vedere l'argomento "Selezione mesh - Faccia anteriore".

7. Il software seleziona la casella di opzione Anteprima per impostazione predefinita. Questo permette di vedere i triangoli della mesh quando si seleziona una regione. Potrebbe essere il caso di deselezionare la casella di opzione così che i triangoli selezionati nella mesh non vengano evidenziati. Questo può essere utile se si ha un oggetto Mesh molto grande e mostrare i triangoli selezionati rallenta le prestazioni.

8. Fare clic sul pulsante Applica per eseguire la selezione.

9. Fare clic sul pulsante Crea per finire. PC-DMIS crea il comando MESH/OPER,SELECT nella finestra di modifica.

Il valore 0 (zero) della quota indica una quota infinita attraverso l'intera mesh nella vista della selezione.
