Parametri delle fasce circolari

È possibile usare la zona di una fascia circolare per calcolare il piano di proiezione e il vettore perpendicolare dell'elemento. I dati dell'elemento saranno proiettati sul piano della fascia circolare. Per eseguire l'estrazione di elementi di cerchi, asole rotonde e asole quadrate, è possibile usare i seguenti comandi della fascia circolare.

Fascia circolare - Quando si seleziona questa opzione, il software abilita le seguenti opzioni della fascia circolare.

Quando si seleziona un cilindro sul modello CAD con l'opzione Fascia circolare, il software delle versioni precedenti alla PC-DMIS 2020 R1 imposta la fascia circolare su un piano. Il piano è un piano virtuale, posto all'estremità inferiore del componente dell'elemento Cilindro secondo il modello CAD.

Il problema è che il piano non è reale, e non è corretto definire un cilindro forando un piano virtuale per ottenere il punto di intersezione. Questo perché, a seconda del pezzo che si sta ispezionando, ci possono essere diversi componenti tra il cilindro e il piano.

Pertanto, il valore nominale del punto di intersezione tra cilindro e piano risulta di una certa misura fuori dall'asse Z. Si potrebbe ottenere un valore misurato corretto se si imposta il taglio verticale in modo che il piano reale sia compreso nella zona della fascia circolare, e pertanto misurato nella posizione corretta di Z. Il problema riguarda la deviazione che viene riportata poiché il valore nominale è errato.

Quando si seleziona la casella di opzione Fascia circolare si abilita il pulsante Selezione piano On/Off. Questo pulsante si trova nel riquadro Fascia circolare della scheda Estrazione elemento della casella degli strumenti del tastatore laser. Fare clic sul pulsante e selezionare il piano desiderato sul modello CAD per impostare i comandi della fascia circolare su tale piano, e per far sì che il software aggiorni correttamente i valori nominali.

Quando si programma un elemento bidimensionale (Cerchio, Poligono, Asola rotonda e Asola quadrata), è possibile selezionare il piano che PC-DMIS programma e da cui estrae l'elemento. Per far ciò, fare clic sul pulsante Selezione piano On/Off e selezionare il piano nella finestra di visualizzazione grafica. Il valore nominale di Z dell'elemento bidimensionale si riferirà a questo piano. PC-DMIS calcolerà il piano selezionato alla quota della posizione definita per il piano stesso. Quindi proietterà l'elemento su questo piano.

Esempio prima della selezione del piano della fascia circolare per estrare un elemento bidimensionale: Z nominale = 69

Esempio dopo la selezione del piano della fascia circolare per estrare un elemento bidimensionale: Z nominale = 70

L'impostazione del parametro Quota è cruciale per il calcolo. Questo perché l'estrattore degli elementi usa questo valore per cercare i punti che servono per calcolare l'elemento bidimensionale. Il calcolo usa il valore della quota rispetto al piano selezionato.

Pertanto, quando desidera estrarre l'elemento l'operatore deve assicurarsi che nella nuvola esistano punti a quella quota.

PC-DMIS usa i seguenti valori predefiniti quando le opzioni Cerchio automatico, Asola rotonda automatica e Asola quadrata automatica sono disabilitate:

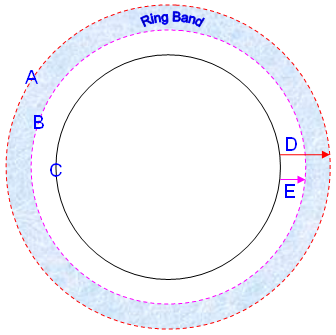

Distanza interna - Questo valore fornisce la distanza del bordo interno della fascia circolare dal raggio teorico oppure dalla forma dell'elemento. Questo valore viene espresso nelle unità di misura della routine di misurazione e deve essere maggiore o uguale a zero (il valore zero indica che un bordo interno della fascia circolare coincide con il valore nominale dell'elemento.) Vedere l'immagine seguente.

Distanza esterna - Questo valore fornisce la distanza del bordo esterno della fascia circolare dal raggio teorico oppure dalla forma dell'elemento. Questo valore viene espresso nelle unità di misura della routine di misurazione e deve essere maggiore o uguale a quello della distanza interna. Vedere l'immagine seguente.
