I sensori HP-L forniscono un riquadro supplementare denominato Zoom che si trova in fondo alla scheda Proprietà della scansione laser della casella degli strumenti del tastatore. Questo riquadro indica al sensore di lavorare in stati di zoom predefiniti, e ciascuno stato comprende una specifica combinazione di frequenza, densità dati e larghezza del FOV (campo visivo) del sensore.

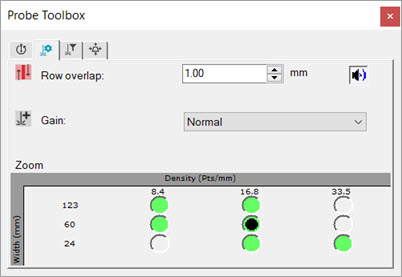

Casella degli strumenti del tastatore - scheda Proprietà della scansione laser con un esempio di riquadro Zoom
Il riquadro Zoom mostra una griglia di pulsanti di opzione sistemati in colonne e righe. Nella parte superiore delle colonne è riportata la densità dei dati. Al lato, le righe elencano la larghezza del FOV. È possibile selezionare solo combinazioni appropriate date dai pulsanti di opzione con uno sfondo verde. Il software ombreggia le combinazioni non corrette.
Si può passare con il puntatore del mouse sopra ogni pulsante di opzione valido per visualizzate una serrandina gialla contenente le informazioni sulla modalità di scansione dell'opzione selezionata.
Casella degli strumenti del tastatore - scheda Proprietà della scansione laser che mostra una serrandina nel riquadro Zoom
Esempi di stati di zoom della scansione per un sensore HP-L
Ingrandire il visualizzatore della guida e fare clic sull'immagine sotto. Notare come i diversi stati della scansione modifichino la visualizzazione nella scheda Laser:
4,1 punti/mm e 124 mm di larghezza
8,4 punti/mm e 60 mm di larghezza
16,8 punti/mm e 24 mm di larghezza
Stati dello zoom di scansione disponibili per i sensori HP-L-20.8
Esempio dei possibili stati di scansione del sensore HP-L-20.8
