Nella finestra di dialogo Utility tastatore fare clic sul pulsante Risultati per visualizzare la finestra di dialogo Risultati della calibrazione.

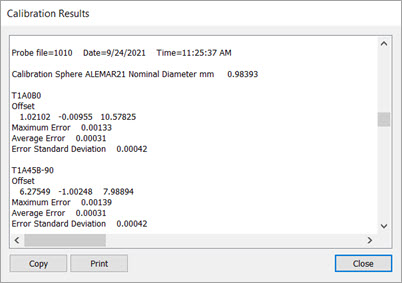

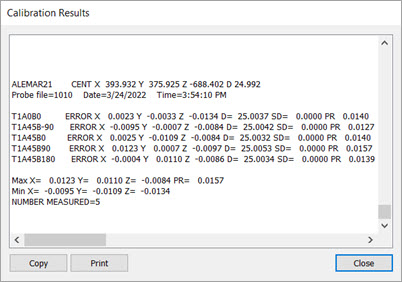

Finestre di dialogo con i risultati della calibrazione di una testa indicizzabile dopo la calibrazione della punta (in alto) e dopo il controllo della qualificazione (in basso).

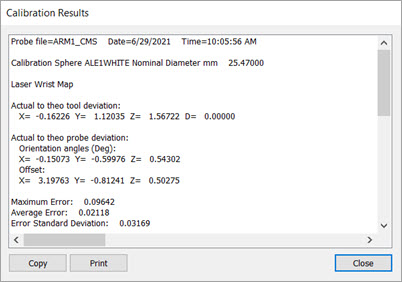

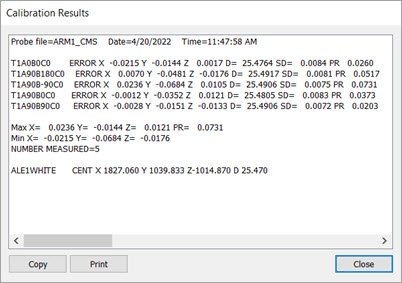

Finestre di dialogo con i risultati della calibrazione di polso a rotazione continua dopo la mappatura del polso (in alto) e dopo il controllo della qualificazione (in basso).
In questa finestra di dialogo PC-DMIS registra diversi risultati della calibrazione. Osservare i risultati relativi ai valori massimo, medio e della deviazione standard.
Il massimo dovrebbe essere un valore tra 20 e 100 micron. II valor medio e la deviazione standard dovrebbero attestarsi intorno a 20 micron.
Se i valori appaiono corretti, fare clic sul pulsante OK per chiudere la finestra di dialogo Risultati della calibrazione. Sono disponibili le seguenti opzioni.
Per incollare il rapporto in un'applicazione differente (come Microsoft Word, Blocco note o altra applicazione), fare clic su Copia, aprire l'applicazione desiderata e premere i tasti CTRL + V per incollarlo.
Per inviare il rapporto a una stampante, fare clic su Stampa.
Questo conclude il processo di configurazione e calibrazione del sensore laser. Ora è possbile usare tutte le funzionalità relative al laser.
