Mappa a colori della superficie

Finestra di dialogo Operatore Nuvola di punti - Operatore Mappa a colori della superficie

L'operazione MAPPA A COLORI SUPERFICIE si applica a un'ombreggiatura colorata del modello CAD. PC-DMIS applica al modello diverse gradazioni di colore in base alle deviazioni della nuvola di punti rispetto al CAD. Il modello usa i colori definiti nella finestra di dialogo Modifica colori dimensioni (Modifica | Finestra di visualizzazione grafica | Colori dimensioni) e i limiti di tolleranza specificati nelle caselle Tolleranza superiore e Tolleranza inferiore. Queste due caselle sono descritte di seguito.

Mostra/Nascondi mappe a colori

Ci sono diversi modi di mostrare o nascondere le mappe a colori nella finestra di visualizzazione grafica. Quando sono nascoste, PC-DMIS non mostra le mappe a colori nella finestra di visualizzazione grafica quando si sposta il cursore nella finestra di modifica.

Il pulsante Attiva mappe a colori ha due stati: abilitato e disabilitato. Fare clic sul pulsante Attiva mappe a colori () nella barra degli strumenti Elementi grafici o nel menu (Operazione | Finestra di visualizzazione grafica | Elementi grafici | Attiva mappe a colori) in modo che sia abilitato (). PC-DMIS visualizzerà ora attivamente le mappe a colori nella finestra di visualizzazione grafica.

Per nascondere le mappe a colori nella finestra di visualizzazione grafica, fare clic di nuovo sul pulsante Attiva mappe a colori in modo da disabilitarlo (). Per disabilitare le mappe a colori si può anche selezionare Nessuna nell'elenco Mappe a colori.

Per mostrare le mappe a colori, procedere come segue.

Fare clic sul pulsante Attiva mappe a colori in modo che sia abilitato. Quando si abilita questo pulsante, PC-DMIS mostra le mappe a colori nella finestra di visualizzazione grafica in base alla posizione del cursore nella finestra di modifica.
Selezionare una mappa a colori nell'elenco Mappe a colori.
Quando si applica o si esegue una mappa a colori, PC-DMIS abilita automaticamente il pulsante Attiva mappe a colori.

Quando il cursore si trova nella finestra di modifica sulla mappa a colori di una mesh, di un punto o dello spessore, la mappa a colori attiva appare nella finestra di visualizzazione grafica. PC-DMIS visualizza anche l'ID della mappa a colori nella casella combinata Mappa a colori.

Se il cursore si trova sopra tutte le mappe a colori nella finestra di modifica, PC-DMIS non mostra alcuna mappa nella finestra di visualizzazione grafica e mostra Nessuna nella casella combinata Mappa a colori.

Per vedere la scala dei colori nella barra dei colori delle dimensioni selezionare Visualizza | Altre finestre | Colori dimensioni.

Per applicare l'operazione MAPPA A COLORI DELLA SUPERFICIE a una nuvola di punti fare clic sul pulsante Mappa colori superficie nuvola punti (

) nella barra degli strumenti Nuvola di punti (Visualizza | Barre degli strumenti | Nuvola di punti), o selezionare Inserisci | Nuvola punti | Mappa colori superficie.

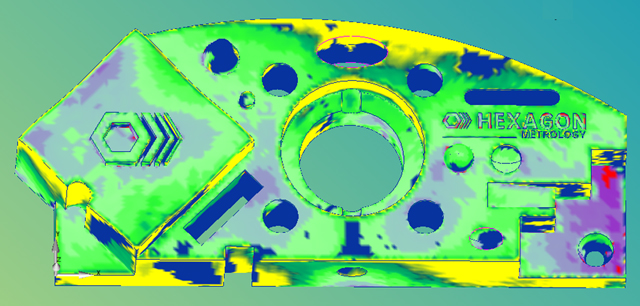

Esempio di mappa a colori di una superficie applicata agli elementi CAD selezionati

Tolleranze - Usare questa opzione per impostare i valori delle tolleranze superiore (Più) e inferiore (Meno).

Casella di opzione Usa la scala dei colori delle dimensioni - Quando si seleziona questa casella di opzione, il software usa la barra dei colori delle dimensioni per definire la barra dei colori della mappa a colori dei punti della superficie. Per i dettagli sulla barra dei colori delle dimensioni, vedere "Uso della finestra Colori delle dimensioni (Barra dei colori delle dimensioni) nel capitolo "Uso di altre finestre, editor e strumenti" della documentazione della versione base di PC-DMIS.

Modifica la scala dei colori - Quando si deseleziona la casella di opzione Usa la scala dei colori delle dimensioni, PC-DMIS abilita il pulsante Modifica la scala dei colori. Quando si fa clic su questo pulsante, la funzionalità per modificare dinamicamente colore, scala e soglia delle proprietà della mappa a colori dei punti e della superficie diventa disponibile tramite la finestra di dialogo Editor della scala dei colori. Per i dettagli, vedere l'argomento "Modifica la scala dei colori".

Casella di opzione Colore in assenza di dati - Quando si seleziona questa casella di opzione, il software applica il colore scelto alle zone selezionate delle superfici dove non sono stati rilevati dati.

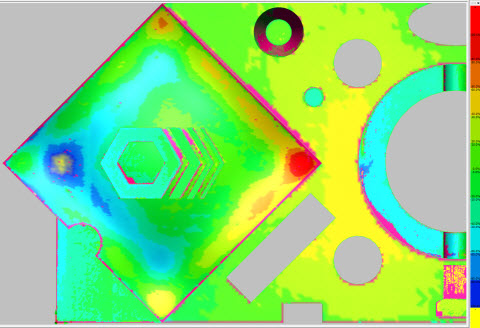

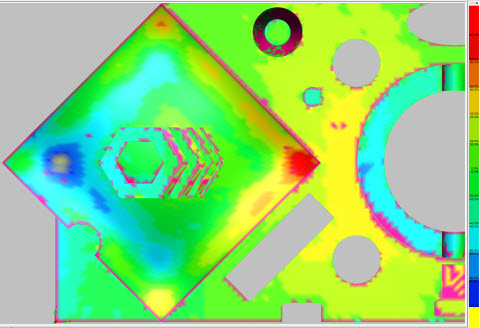

Fattore di affinamento - Questa opzione premette di regolare la precisione della mappa a colori della superficie. Se si modifica questo valore, PC-DMIS traccia una nuova mappa a colori modificata. I dati misurati sottostanti non cambiano. La mappa a colori tassella il modello CAD con una sovrapposizione di triangoli colorati. I vertici di ogni triangolo hanno il colore che corrisponde alla deviazione dalla nuvola di punti. I colori sono presi dalla scala dei colori delle deviazioni descritta in precedenza. Usando un valore minore o maggiore del fattore di affinamento è possibile generare una tassellatura rispettivamente più fine o più grossolana. Può essere desiderabile ridurre il fattore di affinamento per ottenere una superficie CAD più uniforme con una rappresentazione delle deviazioni più accurata. Tuttavia, impostando un valore di affinamento minore si otterrà un maggior numero di triangoli, aumentando di conseguenza il tempo di calcolo e le dimensioni del modello CAD. Per un confronto, si noti che il numero di triangoli derivante da un fattore di affinamento di 0,5 è circa 4 volte maggiore di quello risultante da un fattore di affinamento di 1,0, mentre con un fattore di affinamento di 0,1 si ha un numero di triangoli 100 volte maggiore.

Distanza max - Il software include nella mappa a colori solo i punti che rientrano nel valore specificato nella casella Distanza max. Se questo valore è troppo piccolo, potrebbero non essere visualizzate tutte le deviazioni colorate previste. Una buona regola generale consiste nell'impostare questo valore su un valore leggermente maggiore (il 10%, ad esempio) della deviazione massima.

Spessore - Questa opzione permette di aggiungere un valore dello spessore alle deviazioni sulla mappa a colori. È utile quando si desidera aggiungere lo spessore di un materiale a un modello di superficie CAD.

Proiezione diretta - Quando si seleziona questa casella di opzione, PC-DMIS proietta tutti i punti della nuvola sul modello CAD tassellato. Con il metodo standard, dove la casella di opzione Proiezione diretta non è selezionata, PC-DMIS cerca il punto più vicino al vertice di ogni triangolo entro un angolo predefinito.

Quindi PC-DMIS calcola le deviazioni di ogni triangolo tassellato e colora di conseguenza il modello CAD.

Casella di opzione Crea punti di annotazione - Le annotazioni sono un modo di visualizzare la deviazione di una posizione specifica su una mappa a colori della superficie con il suo colore associato. Per creare un'annotazione, procedere come segue.

Una volta create, le etichette di annotazione rimangono nella stessa posizione e hanno le stesse caratteristiche se si riavvia la routine di misurazione o si riavvia PC-DMIS e si ricarica la stessa routine di misurazione.

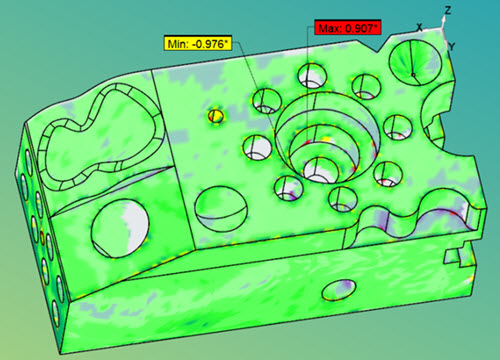

Casella di opzione Crea annotazioni Min/Max - Quando si seleziona questa casella di opzione, il software crea i valori minimi e massimo e li visualizza sotto forma di etichette di annotazione sulla mappa a colori della superficie della nuvola.

PC-DMIS calcola i punti massimi e minimi ogni volta che si esegue la routine di misurazione.

Per visualizzare, nascondere o eliminare le etichette di annotazione, fare clic con il tasto destro del mouse su una annotazione per visualizzare il menu a comparsa, quindi selezionare l'opzione appropriata.

Elimina annotazione - Il software elimina l'etichetta di annotazione selezionata.

Mostra tutte le annotazioni - Il software mostra tutte le etichette di annotazione.

Nascondi tutte le annotazioni - Il software nasconde tutte le etichette di annotazione.

Elimina tutte le annotazioni - Il software elimina tutte le etichette di annotazione.

Casella di opzione Mostra punti di annotazione - Quando si seleziona questa casella di opzione, il software visualizza tutti i punti di annotazione.

Fare clic su Interrompi per annullare i calcoli eseguiti dopo aver selezionato il pulsante Applica.

Comandi CAD - Questa opzione permette di eseguire l'operazione sugli elementi CAD selezionati. Per i dettagli, vedere l'area di scansione nell'argomento "Comandi CAD".

Fare clic su Crea per inserire un comando NUV/OPER,MAPPACOLORI PUNTI nella finestra di modifica.

Per esempio:

MAPPACOLORINUV2=NUV/OPER,MAPPACOLORI SUPERFICIE,TOLLERANZA SUP=0.25,TOLLERANZA INF=-0.25,SPESSORE=0

REF,NUV1,,

Mappe a colori nel rapporto

Per informazioni su come il software mostra le mappe a colori nel rapporto, vedere l'argomento "Mappe a colori e CadReportObject" nel capitolo "Rapporto dei risultati della misurazione" della documentazione delle funzioni base di PC-DMIS.
