La finestra di dialogo Impostazioni letture tastatore offre varie opzioni che si possono usare per lavorare con i tracker Leica. Questo argomento presenta alcune opzioni essenziali relative all'uso dei tracker Leica.
Per accedere alla finestra di dialogo Impostazione lettura tastatore, selezionare la voce del menu Modifica | Preferenze | Impostazione lettura tastatore. Per accedere direttamente a questa finestra di dialogo dalla finestra Letture tastatore fare clic con il pulsante destro del mouse e selezionare Imposta.
Per ulteriori informazioni sulla finestra di dialogo Impostazione lettura tastatore, vedere "Impostazione della finestra Lettura tastatore" nel capitolo "Impostazione delle preferenze" della documentazione della versione base di PC-DMIS.

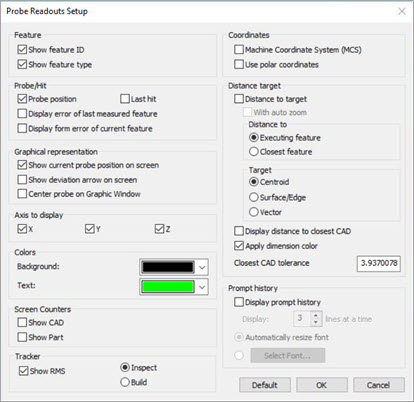

Finestra di dialogo Impostazione lettura tastatore
Mostra ID dell'elemento - Visualizza l'ID dell'elemento in corso di esecuzione o di quello più vicino, a seconda dell'impostazione dell'opzione Mostra distanza dall'elemento CAD più vicino.
Mostra tipo dell'elemento - Visualizza il tipo di elemento che corrisponde a quello in corso di esecuzione.
Mostra la posizione attuale del tastatore sullo schermo - Mostra nella finestra di visualizzazione grafica una rappresentazione tridimensionale della posizione in cui si trova il tastatore.
Mostra freccia di deviazione sullo schermo - Mostra nella finestra di visualizzazione grafica una freccia in 3D che indica la direzione della deviazione. La coda della freccia parte sempre dalla posizione del tastatore nella modalità di analisi o dal punto misurato nella modalità di generazione.
Centra il tastatore nella finestra di visualizzazione grafica - Il tastatore sarà sempre rappresentato al centro della finestra di visualizzazione grafica.
Distanza dal bersaglio - Questa opzione è valida solo nella modalità di esecuzione. Nella modalità di esecuzione, mostra la distanza dal tastatore dell'elemento in esecuzione o di quello più vicino a seconda dell'impostazione dell'opzione Mostra distanza dall'elemento CAD più vicino.
Distanza da... Elemento in esecuzione o Elemento più vicino - Questa opzione permette di visualizzare l'ID dell'elemento in esecuzione o di quello più vicino alla posizione in cui si trova il tastatore. La distanza verrà aggiornata in base all'elemento selezionato (in esecuzione o più vicino).
Obiettivo - Selezionando Baricentro verrà calcolata la distanza dal baricentro dell'elemento. Selezionando Punto di superficie/bordo verrà calcolata la distanza dal punto che è sull'elemento o sull'elemento CAD e si trova più vicino al baricentro.
Visualizza distanza dall'elemento CAD più vicino - Mostra la distanza tra il tastatore e l'elemento CAD più vicino.
Applica colore dimensione - Questa casella di opzione modifica i colori dei valori della deviazione (valori della distanza dal bersaglio) per adattarli ai colori delle dimensioni fuori tolleranza.
Mostra errore quadratico medio - Visualizza l'errore quadratico medio quando si acquisiscono i punti.
Modalità di analisi/generazione -Per impostazione predefinita (modalità Analisi), PC-DMIS visualizza la deviazione (T) come Differenza = Reale - Nominale.
Modalità di generazione - L'obiettivo generale è di fornire in tempo reale le deviazioni tra un oggetto reale e i suoi dati nominali o il modello CAD. Questo permette di posizionare il pezzo come attiene ai dati del progetto CAD.
Questa opzione visualizza la distanza e la direzione in cui occorrerà spostare il punto misurato per raggiungere la posizione nominale o la Differenza = Nominale - Reale.
Quando si sposta il pezzo nella sua posizione, PC-DMIS visualizza solo le deviazioni in tempo reale, senza memorizzare dati (cioè senza acquisire punti). Dopo che il pezzo è stato posizionato con una deviazione ragionevole (ad es. 0,1 mm), di norma si misurerà (acquisendo i punti) la posizione finale dell'elemento.
Modalità di analisi - In questa modalità, la posizione di un oggetto (punto, linea, superficie, etc.) viene controllata e confrontata con i dati di progetto.
