Il comando SCATTOAUTOM_PUNTO indica a PC-DMIS di acquisire automaticamente un punto quando il tastatore entra in una zona di tolleranza a una distanza specificata dalla posizione originale del punto. Per esempio, se il valore del raggio di una zona di tolleranza è impostato su 2 mm; il software acquisisce un punto quando il tastatore si trova entro 2 mm dalla posizione del punto.
Quando il tastatore è all'esterno della zona di tolleranza PC-DMIS colora in giallo la zona con il raggio di scatto del tastatore:
Esempio di zona con raggio di scatto quando il tastatore è all'esterno

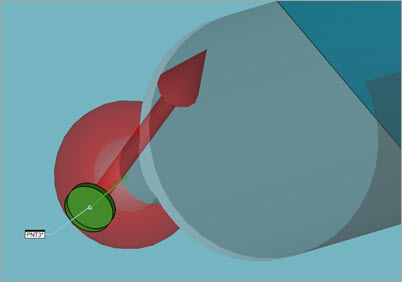

Quando il tastatore è all'interno della zona di tolleranza il software colora in verde la zona con il raggio di scatto del tastatore:
Esempio di zona con raggio di scatto quando il tastatore è all'interno
È possibile usare questa opzione con macchine manuali; anziché premere un pulsante per acquisire un punto, è possibile inserire dei comandi SCATTOAUTOM_PUNTO in qualsiasi posizione standard della finestra di modifica.
È possibile aggiungere un comando SCATTOAUTOM_PUNTO con il pulsante Inserisci comando nel riquadro Acquisizione automatica puntodella scheda Opzioni di scatto del tastatore nella finestra di dialogo Impostazioni parametri (premere il tasto funzione F10 per accedere a questa finestra di dialogo). Questo è possibile anche usando il pulsante Modalità di acquisizione automatica punti (
) nella barra degli strumenti Modalità Tastatore.
Riquadro Acquisizione automatica punto della scheda Opzioni attivazione tastatore
Oltre agli elementi standard supportati (come notato nell'argomento "Opzioni attivazione"), il comando SCATTOAUTOM supporta l'elemento Punto vettore automatico e l'elemento Punto misurato.
On - Selezionare questa casella di opzione per attivare il comando SCATTOAUTOM_PUNTO. I comandi nella finestra di modifica che seguono il comando SCATTOAUTOM_PUNTO inserito useranno la funzionalità di attivazione automatica del tastatore come definita.
Se non si seleziona questa casella di opzione e si fa clic sul pulsante Inserisci comando, PC-DMIS inserirà la riga di comando nella finestra di modifica senza tuttavia attivare il comando.
Segnale acustico attivo - Selezionare questa casella di opzione per attivare un segnale acustico intermittente associato al comando SCATTOAUTOM_PUNTO. Man mano che il tastatore si avvicina al bersaglio, la frequenza di emissione dei segnali aumenta.
Raggio di scatto -Questa casella consente di inserire un valore della zona di tolleranza. Quando entra in tale zona di tolleranza, il tastatore acquisisce automaticamente un punto.
Inserisci comando - Fare clic su questo pulsante per inserire il comando SCATTOAUTOM_PUNTO nella finestra di modifica.
La riga di comando è la seguente:
SCATTOAUTOM_PUNTO/ ALTER1, ALTER2, RAD
ALTER1 - Questo campo corrisponde alla casella di opzione Acquisizione automatica On. I valori visualizzati sono ON oppure OFF.
ALTER2 - Questo campo corrisponde alla casella di opzione Segnale acustico attivo. I valori visualizzati sono ON oppure OFF.
RAD -Questo campo contiene il valore del raggio della zona di tolleranza. Corrisponde alla casella Raggio di scatto. È il valore della distanza dal punto effettivo in cui PC-DMIS acquisisce il punto.
