- Scorrimento a sinistra se si è nel QAM
- Annulla la routine di misurazione in esecuzione o elimina l'ultimo punto misurato
- Scorrimento a destra se si è nel QAM
- Accetta la routine di misurazione in esecuzione o conferma l'ultima misurazione
La versione 2 del display del polso RA8 offre diversi miglioramenti rispetto alla versione precedente, tra cui l'uso di gesti (scorrere e toccare) che permette di interagire più facilmente con la funzionalità del polso e le schermate dei messaggi. È disponibile per l'uso solo con i bracci Absolute a 7 assi.
Panoramica
La versione 2 del display del polso RA8 offre un menu di accesso rapido (QAM) disponibile in ogni momento, anche durante l'esecuzione di una routine di misurazione di PC-DMIS in modo che l'utente possa modificare impostazioni come:
modifica dell'esposizione dello scanner;
modifica del profilo dello scanner;
allineamento di tastatori e scanner.
Si può accedere al menu di accesso rapido anche con bracci a 6 assi, ma allora si apre solo sullo schermo del computer. Per accedere, basta premere il centro del pulsante a tre stati sul polso del braccio.

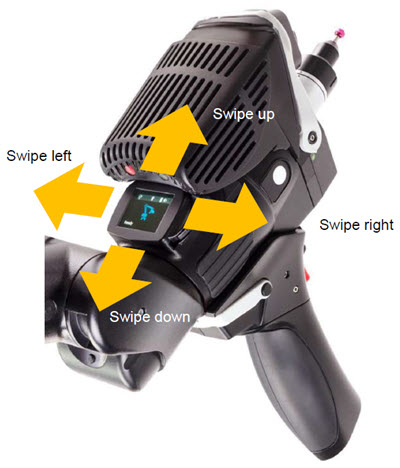

Il display del polso RA8 ha uno schermo tattile che supporta le seguenti operazioni scorrendo e toccando:
| Gestualità del display del polso RA8 | Funzionamento |
|---|---|
|
|
| Scorrimento in basso | Il display apre il menu di accesso rapido (QAM) |
| Scorrimento in alto | Il display del polso RA8 chiude il QAM. Il QAM si chiude automaticamente quando si seleziona un comando dal suo menu. |
| Scorrimento a sinistra | A seconda della schermata del QAM in cui ci si trova o dove si è nella routine di misurazione, i gesti permettono di eseguire una delle seguenti operazioni:
|
| Scorrimento a destra | A seconda della schermata del QAM in cui ci si trova o dove si è nella routine di misurazione, i gesti permettono di eseguire una delle seguenti operazioni:
|
| Singolo tocco in un punto qualsiasi del display del polso RA8 | Questo equivale a un singolo clic del mouse. Quando il QAM è visualizzato, questo gesto seleziona l'opzione evidenziata. In alcuni casi, quando si seleziona un'opzione il QAM si chiude automaticamente. |
| Doppio tocco in un punto qualsiasi del display del polso RA8 | Al momento a questo gesto non corrisponde nessuna operazione. |
| Tocco prolungato (più di un secondo) | Al momento a questo gesto non corrisponde nessuna operazione. |
Navigazione tra lunghi messaggi di errore e commenti
Quando si hanno messaggi di errore e commenti lunghi che si estendono per più di una singola pagina, si può scorrere a destra o a sinistra per navigare al loro interno.
Per esempio, in questo commento si possono vedere tre punti all'inizio e alla fine:
Il primo gruppo di tre punti segnala che esiste una pagina precedente. I tre punti alla fine del commento segnalano che segue un'altra pagina. Si può scorrere a destra sullo schermo per visualizzare la pagina precedente e a sinistra per visualizzare la pagina successiva.
Se il display mostra sul fondo "OK" e "Annulla" si può usare l'interruttore a scatto del sensore per selezionare la risposta appropriata. Premere a sinistra il pulsante a scatto per annullare un'operazione e a destra per confermarla.
