È possibile impostare le proprietà degli scanner T-Scan Leica nella scheda Opzioni tastatore della finestra di dialogo Impostazioni parametri (Modifica | Preferenze | Parametri).

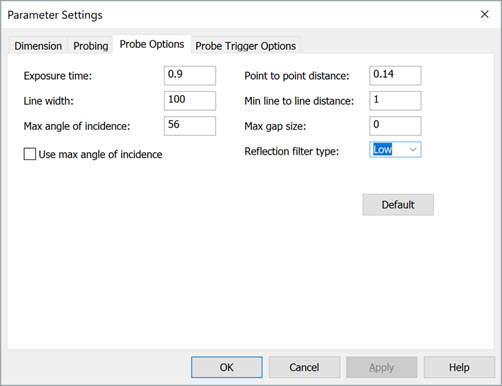

Finestra di dialogo Impostazioni parametri — scheda Opzioni tastatore
Le opzioni disponibili sono le seguenti.
Tempo di esposizione: - Questa opzione definisce la durata del tempo di esposizione usato dalla videocamera T-Scan. È possibile regolare il tempo di esposizione in base alle caratteristiche dell'oggetto che si desidera misurare. Per gli oggetti luminosi, usare tempi di esposizione brevi da 0,25 a 5 ms). Per gli oggetti scuri, usare tempi di esposizione più lunghi (fino a 20 ms).
Larghezza linea - È possibile ridurre la larghezza della riga di scansione fino al 40% della larghezza massima. Se si sceglie una larghezza minore è possibile aumentare la frequenza delle righe.
Massimo angolo di incidenza - Questa opzione definisce il massimo angolo di incidenza tra il fascio laser e la superficie dell'oggetto. Il software dell'interfaccia di T-Scan rifiuta qualsiasi punto misurato per cui viene superato questo valore. Quanto è più piccolo questo valore tanto minori sono i dati acquisiti dal software, ma tanto maggiore è la qualità.
Casella di opzione Usa massimo angolo di incidenza - Selezionare questa casella di opzione per applicare un filtro ai dati. Il filtro rimuove i dati misurati con un angolo di incidenza che supera il valore del massimo angolo di incidenza. Il funzionamento di questo filtro è descritto nella precedente voce Massimo angolo di incidenza.
Distanza tra punti - Questa opzione specifica la distanza tra due punti consecutivi su una linea di scansione. I valori validi vanno da 0,035 mm a 10 mm inclusi.
Distanza minima tra le linee - Questa opzione specifica la distanza minima tra due righe di scansione consecutive. I valori validi vanno da 0 mm a 50 mm inclusi.
Massima dimensione discontinuità - Se esistono all'interno di una riga di scansione, le discontinuità possono essere riempite automaticamente mediante interpolazione. Questa opzione specifica le dimensioni massime delle discontinuità che possono essere riempite automaticamente dal software.
Tipo filtro antiriflesso - Le opzioni disponibili sono: Standard, Basso, Medio e Alto. Selezionare l'impostazione che è più adatta alle proprietà riflettenti dell'oggetto.
Pulsante Predefiniti - Selezionare questo pulsante per ripristinare i valori predefiniti delle opzioni nella schedaOpzioni tastatore.
Una volta terminate le modifiche, fare clic sul pulsante Applica. PC-DMIS aggiungerà le impostazioni alla routine di misurazione.
Esempio di opzioni tastatore aggiunte alla routine di misurazione nella finestra di modifica:
OPTIONPROBE/,PT2PTDISTANCE=0.14,LINE2LINEDIST=1,
MAXANGLE=56,USEMAXANGLE=1,FILTERTYPE=1,EXPOSURETIME=0.9,
MAXGAPSIZE=0,LINEWIDTH=100
