Passo 1: Definizione del tastatore laser

  1. Aprire una routine di misurazione esistente o crearne una nuova.

  2. Selezionare l'opzione del menu Inserisci | Definizione hardware | Tastatore per aprire la finestra di dialogo Utility tastatore (questa finestra di dialogo viene visualizzata automaticamente ogni volta che si crea una routine di misurazione).

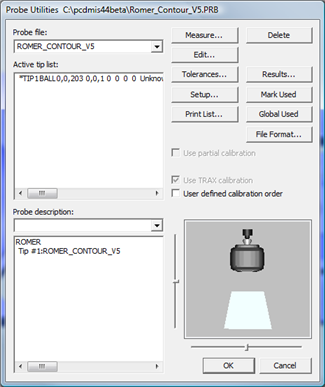

    3. Finestra di dialogo Utility tastatore

  3. Definire una configurazione che usi il tastatore CONTOUR e il braccio Romer appropriato nella finestra di dialogo Utility tastatore. Il tipo di tastatore Perceptron Contour è specificato nella finestra di dialogo Opzioni di impostazione.

A partire dalla versione 2019 R2, PC-DMIS non supporta più i sensori laser Perceptron. In queste versioni, PC-DMIS visualizza un errore se si prova a eseguire routine di misurazione che usano scanner Perceptron. Per ulteriori informazioni rivolgersi all'assistenza tecnica.

Passo successivo...
