Per attivare e disattivare la visibilità della barra di stato del tracker si può usare la voce del menu Visualizza | Barra di stato | Tracker.

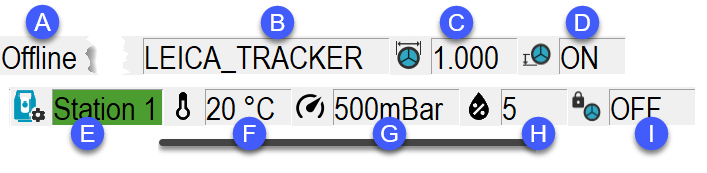

Barra di stato delle macchine con sei gradi di libertà
Indicatore stato del laser del sistema - Questo campo indica lo stato del sistema del tracker laser.
Nessun colore (Off-line) -Il sistema non è on-line.
Verde (Pronto -: Il sistema è pronto per la misurazione.
Giallo (Occupato) - Il sistema sta eseguendo una misurazione.
Rosso (Non pronto) - Il sistema non è pronto per la misurazione. Questo può essere dovuto all'interruzione del fascio laser o a un disallineamento del riflettore di un T-Probe.
Blu (Errore 6 gdl) - La videocamera non vede sul dispositivo (di solito di un T-Probe) LED sufficienti per calcolare correttamente l'orientamento del tastatore.
Nome tastatore - Questo campo indica il nome del tastatore definito nella finestra di dialogo Utility tastatore.
Diametro tastatore - Questo campo indica il diametro della punta del tastatore definito nella finestra di dialogo Utility tastatore.
Compensazione tastatore - Questo campo indica se la compensazione del tastatore è abilitata o meno (Inserisci | Parametro | Tastatore | Compensazione tastatore).
Indicatore stazione attiva - Questo campo indica la stazione attiva al momento. Si può fare doppio clic su questo campo per aprire la finestra di dialogo Gestore stazione per aggiungere o eliminare stazioni.
Rosso (non orientata) - Indica che il software non ha ancora calcolato la posizione della stazione.
Verde (orientata) - Indica che il software ha calcolato la posizione della stazione.
Temperatura - Questo campo mostra la temperatura se è collegata una stazione meteo.
Pressione - Questo campo mostra la pressione se è collegata una stazione meteo.
Umidità - Questo campo mostra l'umidità se è collegata una stazione meteo.
Se una stazione meteo non è collegata alla macchina, è possibile fare doppio clic sulle caselle Temperatura, Pressione e Umidità per immettere i valori.
PowerLock (ON/OFF) - Quando questa opzione è impostata su ON, il fascio laser viene agganciato automaticamente a un riflettore nei sistemi tracker che hanno la funzione PowerLock. Quando è impostata su OFF, si deve intercettare manualmente il fascio per agganciare il riflettore.
Differenze nelle barre di stato per le macchine in 3D
La maggior parte delle icone nella barra di stato di una macchina in tre dimensioni è identica a quelle delle macchine a sei gradi di libertà. Ma, in base all'hardware e alle configurazione di cui si dispone, la barra di stato può usare solo alcune di questa icone supplementari.
Icone di collegamento:
- Il dispositivo è collegato all'alimentazione.
- Il dispositivo è alimentato dalla batteria.
- Il controller è collegato all'alimentazione.
- Il controller è alimentato dalla batteria
Icone della modalità del profilo di misurazione del tracker:
- Nessun profilo
- Profilo standard
- Profilo rapido
- Profilo preciso
- Profilo esterno
Le icone della modalità del profilo di misurazione del tracker richiedono il firmware v2.0 o versioni successive.
Se PC-DMIS non riesce a determinare la modalità del profilo di misurazione, l'icona del pulsante sulla barra degli strumenti e l'icona nella barra di stato del profilo di misurazione mostreranno il simbolo "Nessun profilo" (). Se succede questo, selezionare il profilo di misurazione dal pulsante nella barra degli strumenti o dal menu del tracker.
Icone della modalità di tastatura:
- Media
- Singola
- Stabile
- Doppia faccia
