Questa specifica se PC-DMIS debba o meno regolare l'operazione di ricerca dei fori in base all'ultimo contatto. Impostare questa voce su FALSE se c'è pericolo di contatto tra il bordo dell'elemento e lo stelo sopra la punta del tastatore.
Nome voce: AdjustFindHoleByLastHit
Tipo di voce: valore TRUE/FALSE. Il valore predefinito è FALSE.
Questo potrebbe essere un problema se l'angolo della punta è differente da quello del vettore dell'elemento. Se il vettore della punta è abbastanza parallelo a quello dell'elemento, toccherà sempre la sfera e non lo stelo. Tuttavia, in questa figura il poslo ha una risoluzione di almeno 5 gradi. Questo significa che lo stelo urterà il lato del pezzo quando si muove per acquisire un punto nel foro:

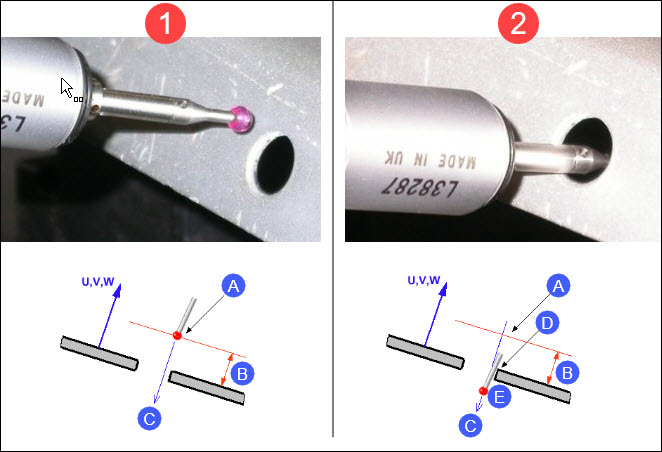

La figura 1 mostra il movimento verso il foro:
A - Movimento
B - Distanza di avvicinamento
C - Direzione di ricerca
La figura 2 mostra lo stelo che tocca il lato del pezzo quando si muove lungo la direzione di ricerca per acquisire un punto.
A - Movimento
B - Distanza di avvicinamento
D - Contatto dello stelo
E - Punto registrato nella posizione della punta del tastatore

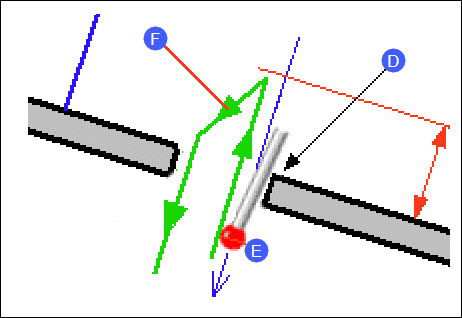

Nel suddetto caso, se la voce è impostata su TRUE dopo che lo stelo ha toccato il lato del pezzo si avrà un movimento non corretto di avvicinamento al foro:
D - Contatto dello stelo
E - Punto nella posizione della punta del tastatore
F - Movimento errato

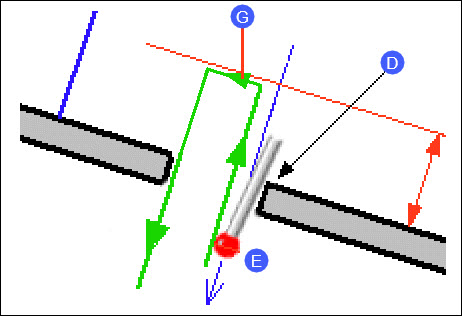

Nel suddetto caso, se la voce è impostata su FALSE dopo che lo stelo ha toccato il lato del pezzo si avrà un movimento corretto di avvicinamento al foro:
D - Contatto dello stelo
E - Punto
G - Movimento corretto
