Questa voce specifica se PC-DMIS debba usare o meno due clic del mouse per definire i valori di XYZ e IJK, quando si seleziona un punto di bordo automatico nella finestra di visualizzazione grafica.
Se questa voce è impostata su TRUE, PC-DMIS usa due clic del mouse, uno per ciascuna superficie, per determinare i valori XYZ ed IJK corretti. Se è impostata su FALSE, PC-DMIS usa il metodo precedente che usa un solo clic.
Nome voce: DccEdgePoint2ClickSelect
Tipo di voce: valore TRUE/FALSE. Il valore predefinito è FALSE.
Quando si fa clic sulla superficie del modello CAD nella finestra di visualizzazione grafica per creare un elemento Punto di bordo automatico, si noterà che alcune superfici non hanno bordi esattamente a 90 gradi, bensì raccordati con curve strette che si evidenziano ingrandendole sul CAD.
Bordo CAD – Ad una certa distanza, sembra possibile creare un punto di bordo.

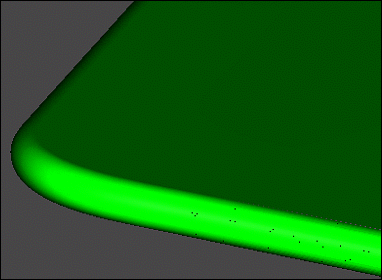

Bordo CAD – Tuttavia, osservando più da vicino, si nota non uno spigolo a 90 gradi, bensì una curva stretta.
Il problema con alcuni punti di bordo automatici è che può succedere di fare clic sul bordo ed ottenere una posizione XYZ corretta, ma il vettore IJK può risultare errato. Oppure, si può fare clic su un altro punto del pezzo per ottenere il vettore IJK corretto, ma la posizione XYZ non è corretta.
Se si imposta la voce DccEdgePoint2ClickSelect su TRUE, PC-DMIS permette di ottenere la posizione XYZ e il vettore IJK corretti facendo due clic con il pulsante del mouse (uno su ciascuna superficie).
Clic 1 del mouse, PC-DMIS rileva la posizione XYZ ed il vettore IJK.
Clic 2 del mouse, se il vettore IJK non è corretto, PC-DMIS rileva un vettore IJK valido.
Se il modello CAD presenta un normale bordo a 90 gradi, si può fare clic su entrambe le superfici e il software crea il punto di bordo nel modo consueto.
Quando si usa questa modalità per creare punti di bordo automatici, si può ordinare a PC-DMIS a visualizzare un messaggio. Vedere "DccEdgePoint2ClickSelectShowWarning".
Per informazioni sui punti di bordo automatici, vedere l'argomento "Creazione di un punto di bordo automatico" nel capitolo "Inserimento di elementi automatici" della documentazione di PC-DMIS CMM.
