PC-DMIS Vision permette di usare un utensile ad anello per la calibrazione dello scostamento del tastatore. L'utensile ad anello è usato per le macchine ottiche e multisensore. Per informazioni, vedere l'argomento "Calibrazione dello scostamento dei tastatori".

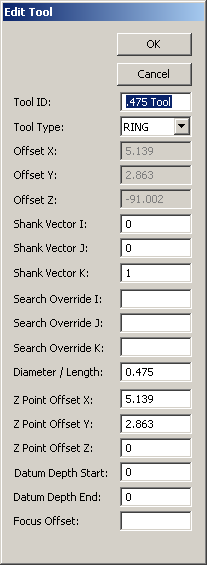

La finestra di dialogo Aggiungi utensile - Utensile ad anello
Specificare i parametri dell'utensile ad anello
ID utensile: fornisce un nome descrittivo dell'utensile ad anello.
Tipo utensile: è selezionato Anello.
I, J, K, stelo del vettore: specifica il vettore dell'asse del dell'utensile ad anello.
Sovrascrivi ricerca I, J, K: queste caselle consentono di specificare un vettore usato da PC-DMIS per determinare l’ordine ottimale di misura di tutte le punte quando si seleziona la casella di opzione Ordine di calibrazione definito dall’utente, nella finestra di dialogo Utility tastatore.
Diametro: definisce il diametro del foro o il diametro interno dello strumento di misura ad anello
Scostamento X punto Z: definisce lo scostamento X del punto di misura del valore Z dal centro superiore del foro.
Scostamento Y punto Z: definisce lo scostamento Y del punto di misura del valore Z dal centro superiore del foro.
Scostamento Z punto Z: definisce lo scostamento Z del punto di misura del valore Z dal centro superiore del foro.
Quota iniziale valore di riferimento: definisce la quota minima all'interno del foro in corrispondenza della quale il diametro interno del cilindro rappresenta il valore di riferimento
Quota finale valore di riferimento: definisce la quota massima all'interno del foro in corrispondenza della quale il diametro interno del cilindro rappresenta il valore di riferimento
Scostamento del fuoco: fornisce la distanza su Z tra la superficie superiore e l'altezza del fuoco nel cerchio all'interno del foro.
