Calibrazione dell'ottica

Questa opzione calibra l'ottica del sistema. PC-DMIS supporta cinque diverse calibrazioni (a seconda dell'hardware e dell'oggetto disponibili per la calibrazione).

Se la cella di zoom viene calibrata automaticamente, non sarà necessario eseguire una particolare calibrazione dell'ingrandimento. PC-DMIS visualizza invece un messaggio una volta completato il processo di calibrazione.

Per calibrare l'ottica, procedere come segue.

  1. Dall'elenco nella finestra di dialogo Calibrazione del tastatore, selezionare Calibrazione dell'ottica.

  2. Fare clic su Calibra per aprire la finestra di dialogo Calibrazione dell'ottica.

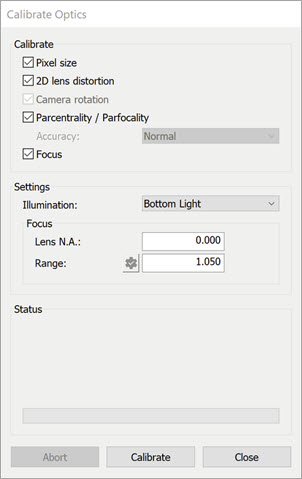

  3. La finestra di dialogo Calibrazione dell'ottica

    Quando inizia la procedura di calibrazione NON muovere il campione di calibrazione.

  4. Selezionare le necessarie opzioni nel riquadro Calibra.

  5. Nel riquadro Impostazioni, selezionare le seguenti impostazioni di calibrazione.

  6. Fare clic sul pulsante Calibrazione. Verrà visualizzata una casella di messaggio che comunicherà che il campione per la calibrazione deve essere pulito e allineato all'asse X. Ci si dovrà anche accertare che il campione sia rivolto verso l'alto.

  7. PC-DMIS

    Il campione per la calibrazione deve essere pulito e allineato con l'asse X.

    Accertarsi che il campione sia rivolto verso l'alto, controllando che il logo e le dimensioni del bersaglio siano leggibili.

    Per quanto il processo di calibrazione usi tecniche per permettono di escludere sporco e rumore, un campione per calibrazione sporco può causare insuccessi o produrre valori di misura meno precisi. Accertarsi di pulire polvere, sporcizia, impronte digitali o altro materiale dalla parte di vetro del campione. Allo scopo, usare una soluzione detergente delicata che non lascia depositi, come alcol per frizioni, e un panno morbido e senza peli. Accertarsi anche di pulire il vetro del piano di lavoro dove si posiziona il campione per la calibrazione. Per le corrette tecniche di pulizia, vedere la documentazione fornita con l'hardware. Se il piano di lavoro su cui poggia il campione di vetro potrebbe spostarsi durante la sequenza di calibrazione, fissare delicatamente il campione al piano con argilla o stucco.

  8. Posizionare l'oggetto usato per la calibrazione sul piano di lavoro in modo che il campione sia allineato lungo l'asse X della macchina. Verificare l'allineamento sull'asse X guardando la linea orizzontale sul campione mentre attraversa l'asse X. Questa linea deve rimanere nel campo visivo e idealmente molto vicina al centro.

  9. Fare clic sul pulsante OK. Ulteriore messaggi richiederanno di centrare il bersaglio.

  10. Posizionare un bersaglio in modo che rientri completamente nel campo visivo della videocamera. Questo bersaglio deve essere all'incirca al centro del campo visivo e messo a fuoco. Non occorre che la messa a fuoco sia ottimale, basta che sia solo un buon punto di partenza per il processo software di messa a fuoco.

  11. Fare clic sul pulsante OK. Se si ha una macchina DCC, il bersaglio verrà messo a fuoco automaticamente. Se si ha una macchina manuale, il software visualizza una richiesta di mettere a fuoco sul bersaglio.

  12. Usare i comandi manuali per spostare il sistema di misurazione ottica e centrare approssimativamente nel campo visivo il rettangolo o il campione quadrato di calibrazione. PC-DMIS determina del dimensioni del bersaglio in base all'ottica disponibile.

  13. Non cambiare la posizione Z o il fuoco durante la parte restante della procedura di calibrazione.

  14. Dopo aver centrato il bersaglio, fare clic sul pulsante OK . La routine di calibrazione procederà automaticamente come segue in base alle opzioni di calibrazione selezionate.

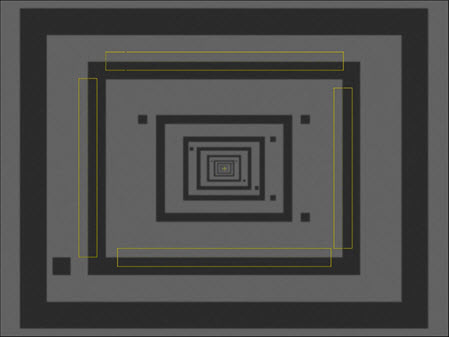

  15. Calibrazione delle dimensioni dei pixel

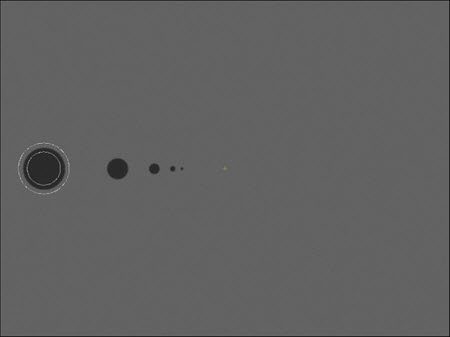

    Distorsione bidimensionale obiettivo

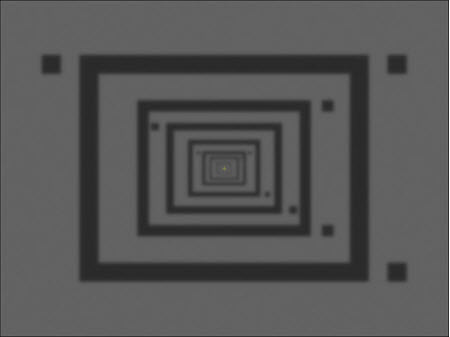

    Calibrazione della messa a fuoco

    Calibrazione della rotazione della videocamera

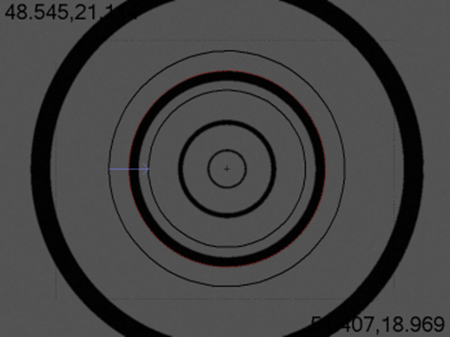

    Bersaglio centrato sui cerchi concentrici del campione Hexagon MI

    Il processo di calibrazione cotinua. Mette a fuoco e prende una serie di misurazione a diversi livelli di ingrandimento. Questo fa sì che il centro ottico e la profondità di campo coincidano in tutta la lunghezza focale. Questo significa che se si mette a fuoco e si misura un cerchio con un certo ingrandimento, si otterranno gli stessi valori di XYZ con un altro ingrandimento.

  16. Verso la fine della calibrazione, PC-DMIS genererà ed eseguirà in background una serie di routine di misurazione dinamiche. Questo allo scopo di eseguire una verifica base che misura un sottoinsieme dei dati di calibrazione. Poiché il software misura ogni bersaglio in queste routine di misurazione, il riquadro Stato della finestra di dialogo Calibrazione dell'ottica aggiornerà il suo contenuto per mostrare il numero del passo di calibrazione.

  17. Messaggio di stato che mostra le dimensioni e l'errore dei pixel

  18. Esiste una verifica delle dimensioni dei pixel che è disattivata per impostazione predefinita e che è controllata dalla voce ProbeQualVisionOpticsCalPixelSizeVerifyEnabled dell'Editor delle impostazioni di PC-DMIS. Se questa voce è abilitata, alla fine della calibrazione PC-DMIS esegue una verifica di base che misura un sottoinsieme dei dati di calibrazione. Poiché il software misura ogni bersaglio in queste routine di misurazione, il riquadro Stato della finestra di dialogo Calibrazione dell'ottica aggiornerà il suo contenuto per mostrare il numero del passo di calibrazione.

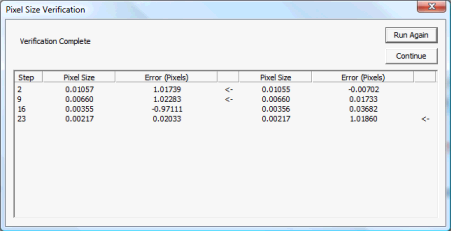

  19. La finestra di dialogo Verifica dimensione dei pixel

    Se viene visualizzata la finestra di dialogo Verifica dimensione dei pixel è possibile fare clic su Esegui ancora per eseguire di nuovo la verifica. Questo permette di determinare se alcuni errori erano semplici anomalie nella verifica. Se la verifica fallisce più volte, provare a rieseguire l'intera calibrazione delle dimensioni dei pixel. Se la calibrazione e la verifica non riescono ripetutamente, contattare l'assistenza tecnica Hexagon.

    Fare clic su Continua per accettare i risultati della verifica.

    La sezione ProbeCal dell'Editor delle impostazioni di PC-DMIS contiene voci che influiscono sulla calibrazione delle dimensioni dei pixel.

  20. Fare clic sul pulsante Chiudi per chiudere la finestra di dialogo Calibrazione dell'ottica. Il software scrive anche i risultati della calibrazione nella finestra di dialogo Risultati della calibrazione in modo che li si possa esaminare successivamente. Per visualizzare i risultati, fare clic sul pulsante Risultati nella finestra di dialogo Utility tastatore:

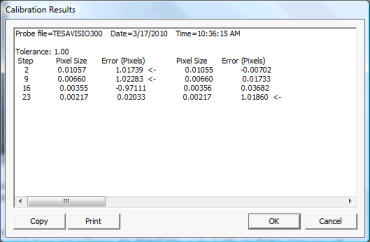

  21. La finestra di dialogo Risultati calibrazione

A questo punto, è stato calibrato il campo visivo. Ripetere questo processo per ciascuno degli obiettivi che si desidera usare nella macchina.

Su una videocamera CMM-V o sui sistemi che usano la famiglia di sensori HP-C-x, occorre calibrare il campo visivo solo per l'angolo A0B0 del polso. Si consiglia di collocare della carta bianca riflettente sulla tavola della CMM sotto il "Porta dispositivo di calibrazione" (codice CALB-0001). Il "Porta dispositivo di calibrazione" comprende una lastrina di vetro (CALB-0002) e un tastatore ad anello (CALB-0003). Tale portaoggetti è utilizzato per la calibrazione della videocamera CMM-V o della famiglia di sensori HP-C-x.
