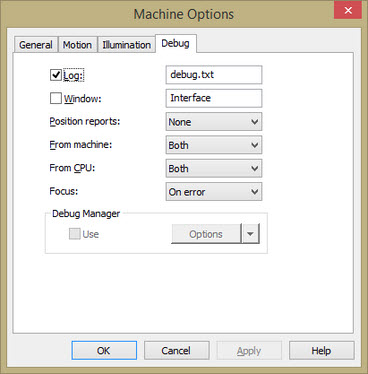

La finestra di dialogo Opzioni macchina - Scheda Debug quando si è connessi a una macchina di misura ottica
PC-DMIS Vision può generare un file che registra tutte le comunicazioni tra il software e l'hardware durante l’esecuzione di una routine di misurazione. Questo file di debug è utile per individuare la causa di qualsiasi problema che possa presentarsi nel sistema ottico di misura.
Se si è connessi a una macchina di misura ottica è disponibile l'opzione della modalità Messa a fuoco:
Elenco Messa a fuoco: per registrare le informazioni di debug correlate alla messa a fuoco sui sistemi di misura ottici, selezionare:
Nessuno - Nessuna registrazione della messa a fuoco
In caso di errore - Registra i dati della messa a fuoco solo se si verifica un errore con la messa a fuoco
Sempre - Registra tutti i dati della messa a fuoco
Il nome del file di registro della messa a fuoco è debug_focus.txt.
Per impostazione predefinita, PC-DMIS invia il file di debug alla directory ProgramData. Questa directory di solito è "C:\ProgramData\Hexagon\PC-DMIS\<versione>", dove <versione> è la versione utilizzata di PC-DMIS.
Per ulteriori informazioni su come generare un file di debug, vedere "Generazione di un file di debug" nel capitolo "Impostazione delle preferenze" della documentazione della versione base di PC-DMIS.
Per ulteriori dettagli sui percorsi predefiniti per i file PC-DMIS, vedere "Informazioni sulle posizioni dei file" nel caitolo "Impostazioni delle preferenze" della documentazione delle funziioni base di PC-DMIS.
Quando si usa una videocamera CMM-V o un sensore HP-C-x, è possibile accedere alla scheda Debug dalla finestra di dialogo Impostazione CMMI. Le informazioni di debug riguardanti le macchine di misura ottiche e CMM standard sono scritte sullo stesso file debug.txt.
