Apertura di una routine di misurazione
Quando si apre una routine di misurazione creata in una versione di PC-DMIS antecedente alla 2022.1 e la si esegue su una macchina Vision o in modalità off-line, PC-DMIS riesamina tutti gli elementi ottici per vedere se usano variabili in modo da specificare l'ingrandimento. Se ne trova, PC-DMIS mostra la finestra di dialogo Rapporto sulla migrazione.
La finestra di dialogo ha una sezione che mostra le variabili usate per l'ingrandimento e la dimensione stimata dei pixel.
La finestra di dialogo ha anche una sezione che mostra tutti gli elementi che usano ciascuna variabile.

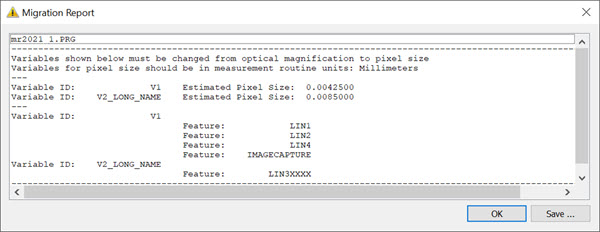

La finestra di dialogo Rapporto sulla migrazione
Salvataggio di una routine di misurazione
Quando si salva una routine di misurazione in una versione di PC-DMIS antecedente alla versione 2022.1, PC-DMIS riesamina la routine in cerca di istanze di variabili delle dimensioni dei pixel. Se ne trova, PC-DMIS mostra un messaggio simile al seguente:
PC-DMIS
Le dimensioni dei pixel non sono supportate nella versione 2021.1. Assicurarsi che tutte le variabili usate per controllare le dimensioni dei pixel siano aggiornate per l'ingrandimento ottico.
