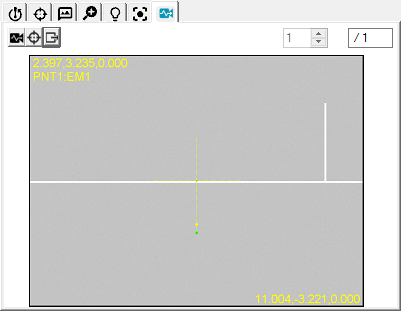

Casella degli strumenti del tastatore - Scheda Diagnostica
La scheda Diagnostica Vision offre all'utente un metodo per diagnosticare i problemi quando la rilevazione dei bordi non è riuscita. La diagnostica raccoglie le immagini bitmap e i parametri dell'elemento. Questi potranno poi essere esportati da PC-DMIS e inviati all'assistenza tecnica Hexgon.
Per usare la scheda Diagnostica procedere come segue.
Fare clic sul pulsante Diagnostica
in modo che premendolo si abiliti la raccolta di immagini bitmap durante la rilevazione dei bordi dell'elemento associato.
Fare clic su Test per eseguire l'elemento o durante la normale esecuzione della routine di misurazione. Il software raccoglie le immagini bitmap in Vista attiva di ogni bersaglio dell'elemento.
Se l'elemento ha più bersagli, fare clic sulle frecce in su e in giù
per esaminare le immagini acquisite.
Selezionare il pulsante Mostra sovrapposizioni bersagli
per accludere a ogni immagine bitmap le informazioni sulle sovrapposizioni. Una volta selezionata questa opzione, PC-DMIS crea le immagini con le informazioni delle sovrapposizioni.
Per creare immagini bitmap e un file di testo descrittivo nella cartella principale di installazione di PC-DMIS fare clic sul pulsante Esporta diagnostica elemento
. Il software esporta sia le immagini bitmap sia il testo diagnostico nei seguenti formati.
Formato di esportazione delle immagini bitmap
I nomi dei file delle immagini bitmap usano le seguenti convenzioni:
<nome routine di misurazione>_<ID elemento>_<numero immagine>_of _<numero totale delle immagini dell'elemento><con O o senza _O>.bmp
Ad esempio: Vision1_CIR5_1_of_3_O.BMP
I file con una "O" alla fine del nome comprendono le informazioni di sovrapposizione.
Formato di esportazione dei file di testo
PC-DMIS esporta i file di testo come:
<nome routine di misurazione>_<ID elemento>.txt.
Ad esempio: Vision1_CIR5_F.TXT
