PC-DMIS off-line permette di definire uno specifico anello di luci nei seguenti modi:
creando una routine di misurazione in cui l'anello di luci coincide con quello della macchina di destinazione;
eseguendo la migrazione di un anello di luci in una routine di misurazione esistente in un diverso anello di luci senza caricare la routine di misurazione in una macchina reale.
A tal fine, procedere come segue:
Avviare PC-DMIS in modalità off-line ma NON caricare una routine di misurazione.
Aprire la finestra di dialogo Opzioni macchina (Modifica | Impostazione interfaccia macchina).
Nell scheda Illuminazione selezionare la configurazione delle luci ad anello della routine di misurazione.

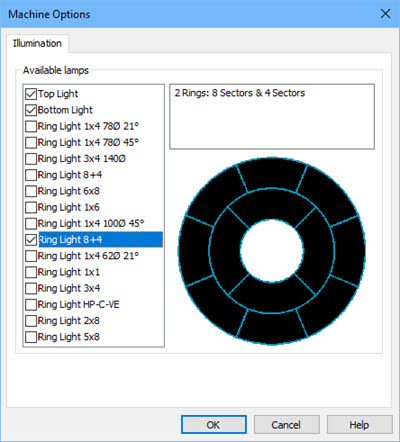

Finestra di dialogo Opzioni macchina - Scheda Illuminazione per la migrazione delle luci ad anello
Non è possibile modificare le luci ad anello di una routine di misurazione caricata.
Se si desidera eseguire la migrazione di un anello di luci scritto in una routine di misurazione, PC-DMIS permette di selezionare il nuovo anello di luci nella finestra di dialogo Opzioni macchina. Si potrà quindi aprire la routine di misurazione che userà le nuove luci ad anello.

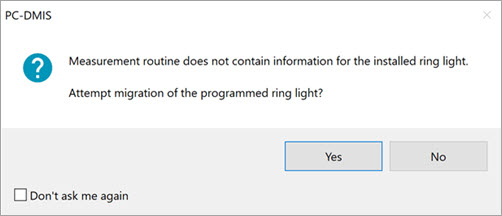

Con PC-DMIS on-line, se si esegue una routine di misurazione da una macchina a un'altra con una configurazione diversa delle luci ad anello il software lo rileva e chiede se si desidera eseguire la migrazione delle impostazioni delle luci per adattarle a quelle della nuova macchina.
Se nella routine di misurazione c'è più di un anello di luci, PC-DMIS torna al vecchio metodo che richiede che l'utente selezioni l'anello di luci di cui eseguire la migrazione.
Se si seleziona No in risposta, non avviene alcuna migrazione e la routine di misurazione si apre come nelle versioni precedenti di PC-DMIS.
Se si seleziona Sì, PC-DMIS prova a eseguire la migrazione dei valori delle luci ad anello.
Routine di misurazione legacy
Nel caso delle routine di misurazione create prima della versione 2019 R2 di PC-DMIS, il processo di migrazione delle luci ad anello richiede un ulteriori passo a causa della mancanza di informazioni.
Quando si apre una routine di misurazione legacy con luci ad anello, PC-DMIS visualizza la finestra di dialogo Migrazione luci ad anello e chiede all'utente con istruzioni nella barra di stato di selezionare le luci ad anello con cui è stata creata la routine di misurazione.

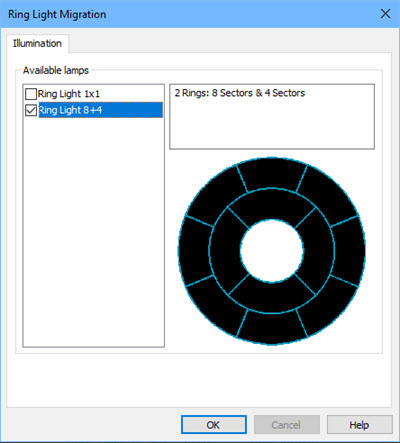

La finestra di dialogo Migrazione luci ad anello
Una volta selezionate le luci ad anello, fare clic su OK, e salvare la routine di misurazione nel formato di PC-DMIS 2019 R2 o versioni successive. Quindi si può seguire la procedura di migrazione off-line o on-line per completare il processo.
Per evitare questo passo ulteriore, salvare sempre le routine di misurazione create prima della versione 2019 R2 di PC-DMIS in un formato compatibile con l'ultima versione di PC-DMIS mediante l'opzione del menu Salva con nome (File | Salva con nome).
