Una volta creata una punta ottica, selezionare Modifica nella finestra di dialogo Utility tastatore per modificare i dati del tastatore relativi alla punta selezionata. Vengono forniti valori predefiniti in base al tastatore definito. Viene visualizzata la finestra di dialogo Modifica dati tastatore.

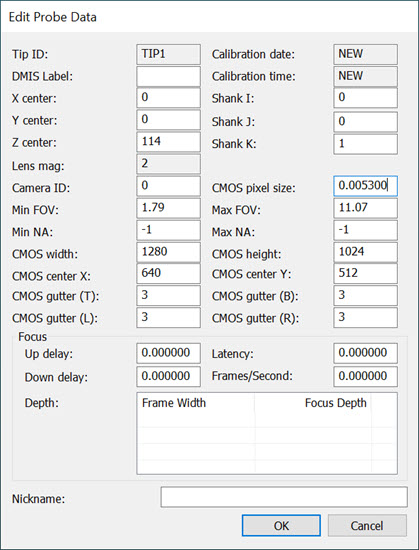

La finestra di dialogo Modifica dati tastatore per le punte ottiche
È possibile modificare o visualizzare i seguenti valori per la punta ottica come necessario, in base al tastatore ottico definito:
ID punta - Questo campo mostra l'ID della punta del tastatore selezionato.
Etichetta DMIS - Questa casella visualizza l’etichetta DMIS. Quando si importano file DMIS, PC-DMIS usa questo valore per identificare le istruzioni SNSDEF nel file DMIS importato.
XYZ centro - Questa casella mostra il centro del punto focale della videocamera. Viene aggiornato mediante "Calibrazione scostamento tastatore", in modo che la videocamera e il tastatore a contatto si trovino nello stesso sistema di riferimento.
IJK stelo - Questi tre valori forniscono il vettore ottico della direzione a cui punta l'obiettivo.
Ingrandimento obiettivo - Questa casella mostra l'ingrandimento dell'obiettivo del tastatore definito.
ID videocamera - Questa casella permette di inserire l'ID della videocamera.
Per le configurazioni con una sola videocamera l'ID è 0.
In caso di più videocamere, l'ID indica la videocamera associata alla punta in uso ed è di solito 0 o 1.
Nel caso di configurazioni con più videocamere virtuali, in cui ci sono più videocamere per una singola videocamera fisica, l'ID controlla anche il modo di elaborazione dei parametri. Se si aggiunge 1000 all'ID della videocamera (per esempio, 1000 o 1001), PC-DMIS elabora un sottoinsieme minimo dei parametri invece di tutto il file dei parametri. Questo permette al software di passare molto più rapidamente da una videocamera all'altra.
Dimensioni pixel CMOS - Questa casella mostra le dimensioni dei pixel usati da PC-DMIS per valutare i dati delle immagini. Valori bassi indicano una maggiore risoluzione per la cattura delle immagini.
Il valore predefinito delle dimensioni dei pixel si può impostare anche nell'Editor delle impostazioni. Se l'hardware della videocamera supporta le informazioni sulle dimensioni dei pixel del sensore, PC-DMIS aggiorna automaticamente le dimensioni dei pixel nella videocamera. Per i dettagli, vedere la sezione "VisionParameters\Optics" dell'Editor delle impostazioni di PC-DMIS.
FOV min. - Questo valore consente di regolare il valore minimo consentito per il campo visivo.
FOV max. - Questo valore consente di regolare il valore massimo consentito per il campo visivo.
AN min. - Questo valore consente di fornire il valore numerico dell'apertura numerica minima consentita.
AN max. - Questo valore consente di fornire il valore numerico dell'apertura numerica massima consentita.
Il valore dell'apertura numerica è solitamente stampato sulle lenti dell'obiettivo del microscopio. Il software lo usa per stimare i valori appropriati della messa a fuoco. Il valore per "indefinito" è -1.
Larghezza CMOS - Questo valore fornisce la larghezza dell'immagine video del dispositivo ottico.
Altezza CMOS - Questo valore fornisce la l'altezza dell'immagine video del dispositivo ottico.
X centro CMOS - Questo valore fornisce il centro ottico lungo l'asse X dell'immagine video.
Y centro CMOS - Questo valore fornisce il centro ottico lungo l'asse Y dell'immagine video.
PC-DMIS usa e aggiorna i valori di Larghezza CCD, Altezza CCD e X e Y del centro quando calibra il centro ottico del tastatore ottico. Vedere "Calibrazione del centro ottico".
Margine CMOS (TBLR) - Questi valori forniscono (in pixel) il numero di righe in alto (T) e in basso (B) e delle colonne a sinistra (L) e a destra (R) intorno al bordo dell'immagine della videocamera da evitare durante la calibrazione e la misurazione. Alcune videocamere mostrano “dead pixels” in questa zona.
Data di calibrazione - Questa casella mostra la data di calibrazione della punta ottica.
Ora di calibrazione - Questa casella mostra l'ora di calibrazione della punta ottica.
Area di messa a fuoco
Ritardo in alto - Questa casella mostra il ritardo approssimativo in secondi per l'inizio e la stabilizzazione del movimento di messa a fuoco quando il movimento è positivo o verso l'alto.
Latenza - Questa casella mostra il tempo medio in secondi tra la registrazione dei dati relativi alla posizione del piano di lavoro e all'immagine video da parte di PC-DMIS.
Ritardo in basso - Questa casella mostra il ritardo approssimativo in secondi per l'inizio e la stabilizzazione del movimento di messa a fuoco quando il movimento è negativo o verso il basso.
Immagini/Secondo - Questa casella mostra le immagini misurate al secondo durante la messa a fuoco.
Profondità - Questa è una tabella della dimensione X del campo visivo e della corrispondente fattore di profondità di campo.
Soprannome - Questa casella mostra il nome definito dall'utente per la punta.
