In PC-DMIS Vision, i bersagli vanno posizionati su un elemento per acquisire i punti misurati. Il tipo di bersaglio utilizzato viene scelto automaticamente in base all'elemento da misurare.
Nell'esempio seguente:
la misurazione di una linea usa un bersaglio rettangolare.
Per misurare un elemento cerchio viene utilizzato un bersaglio rotondo.
Esempi di bersagli per linea e cerchio
Gli elementi possono essere misurati da uno o più bersagli. Nei tre esempi sotto riportati, la linea viene misurata con tre bersagli e quello centrale non viene utilizzato per raccogliere i dati.

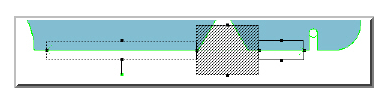

Esempio di linea misurata con tre bersagli
Le dimensioni dell'elemento da misurare determinano l'ampiezza del bersaglio. Ad esempio, un piccolo cerchio compreso nel campo ottico può essere misurato con un solo bersaglio, mentre un cerchio grande che esce dal richiede più bersagli che coprano la sua circonferenza. Una volta selezionato l'elemento automatico da misurare, i bersagli vengono creati nei seguenti modi:
Selezionando un elemento dal modello CAD.
Immettendo manualmente il valore nominale.
Creando punti di ancoraggio del bersaglio.
Ulteriori informazioni sono disponibili nell'argomento "Misurazione degli elementi automatici con un tastatore Vision".
