Uso della Lettura tastatore con mirini

Capire le funzioni di base della Lettura tastatore è essenziale per usare i mirini perché i risultati delle misurazioni vengono visualizzati nella lettura del tastatore.

È possibile aprire la Lettura tastatore con una delle seguenti procedure:

• Premere Ctrl+W.

• Nella scheda Posizione tastatore della finestra di dialogo Casella degli strumenti del tastatore, selezionare Letture tastatore .

• Selezionare la voce del menu Visualizza | Altre finestre | Letture tastatore.

Informazioni sulla finestra Lettura tastatore

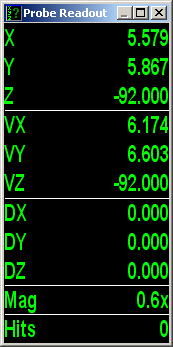

Finestra Lettura tastatore

• XYZ è la posizione del centro del campo visivo in relazione all'origine dell'allineamento corrente.

• VX, VY e VZ sono le posizioni del mirino rispetto all'origine dell'allineamento. Se il mirino è centrato nel campo visivo, i valori di XYZ e VX, VY e VZ saranno uguali. Usare il pulsante sinistro del mouse per trascinare in modo indipendente il mirino nella posizione desiderata.

• DX, DY e DZ sono usati insieme ai mirini per visualizzare le distanze relative. Tali valori sono indipendenti dall'origine dell'allineamento corrente e possono essere azzerati indipendentemente usando il pulsante Azzera letture DXYZ () nella casella degli strumenti del tastatore. Se la casella degli strumenti del tastatore è chiusa, si può far clic con il tasto destro del mouse nella finestra e selezionare Azzera letture DXYZ nel menu a discesa.

Per gli esempi dei mirini forniti in questo capitolo modificare la Lettura tastatore procedendo come segue.

1. Fare clic con il tasto destro del mouse nella finestra Lettura tastatore e selezionare Impostazione nel menu a discesa.

2. Selezionare le seguenti opzioni:

Posizione del tastatore

Mostra sullo schermo la posizione del tastatore

Distanza dal bersaglio

Per azzerare indipendentemente i valori DX, DY e DZ quando un mirino è attivo, selezionare l'opzione Azzera letture DXYZ.

3. Selezionare OK per salvare e uscire.
