Per le macchine che supportano il movimento DCC, selezionare Modalità DCC
se si desidera creare e misurare cerchi in modalità DCC.
Selezionare Cerchio automatico
della barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | Cerchio. Verrà visualizzata la finestra di dialogo Elemento automatico (cerchio).

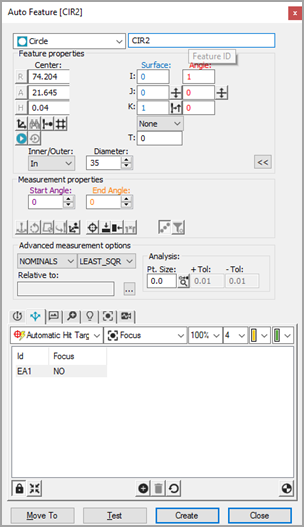

Finestra di dialogo Elemento automatico Cerchio Vision
Una volta aperta la finestra di dialogo Elemento automatico, selezionare un cerchio procedendo in uno dei due seguenti modi.
Metodo di selezione CAD - Dalla scheda CAD, fare clic una volta accanto al bordo del cerchio sulla superficie CAD per determinare la posizione del cerchio.
Metodo di selezione dei bersagli - Dalla scheda Vision, fare clic per aggiungere tre punti intorno al cerchio oppure fare doppio clic per aggiungere automaticamente tre punti a uguale distanza l'uno dall'altro intorno alla circonferenza del cerchio visibile. Questo determina la posizione del cerchio. Regolare l'illuminazione e l'ingrandimento come necessario.
Fare clic quanto più vicino possibile all'elemento CAD per assicurarsi che PC-DMIS non scelga un elemento non corretto.
PC-DMIS Vision inserisce automaticamente i dati nominali del cerchio nella finestra di dialogo Elemento automatico. Il software visualizza automaticamente i bersagli nel cerchio.
Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici del cerchio. Modificare anche come necessario i valori della casella degli strumenti del tastatore.
Fare clic su Test per eseguire il test della misurazione del cerchio.
Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere il cerchio alla routine di misurazione.
Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
